12.5 针对 ESC 的 ControlCard EEPROM 编程

首先验证 TwinCAT 是否已发现 ESC，如Topic Link Label12.4所述。此外，在开始对此 EEPROM 进行编程之前，确保将 ESC XML 文件复制到 TwinCAT 目录中。

  1. 将 ESI 文件（F2838x CM EtherCAT Slave (System).xml，位于 \solutions\tmdxiddk379d\f2838x\ssc_configuration）复制到 TwinCAT 目录中（默认位置：C:\TwinCAT\3.1\Config\Io\EtherCAT）。如果 TwinCAT 已经打开，则必须关闭并重新打开它才能看到新的 XML 文件。
  2. 在 Visual Studio 解决方案资源管理器中，双击 Device 2 (EtherCAT) 下的 Box #（框 #）。
  3. TwinCAT 工程窗口应在解决方案资源管理器的右侧打开，并具有一些选项卡，如“General”（常规）、“EtherCAT”等等
  4. 选择 EtherCAT 选项卡，然后点击 Advanced Settings（高级设置）
  5. 在新窗口中，展开 ESC Access（ESC 访问）菜单，然后展开 E2PROM 菜单。点击 Smart View（智能视图）
  6. 点击 Write E2PROM（写入 E2PROM）并展开 Available EEPROM（可用 EEPROM）说明窗口中的 Texas Instruments Incorporated 菜单。
  7. 展开 TI C28xx Slave Devices（TI C28xx 从器件）并选择 F2838x CM EtherCAT Slave。点击 OK（确认）。
  8. Visual Studio 将指示正在对 EEPROM 进行编程。完成后，如果 Smart View（智能视图）没有使用新内容自动更新，您可以选择 Read E2PROM（读取 E2PROM）以读回新编程的值。
  9. 此 CM 应用程序的产品代码为 0x10003101
  10. 完成对 EEPROM 的编程后，断开控制器并对其下电上电。

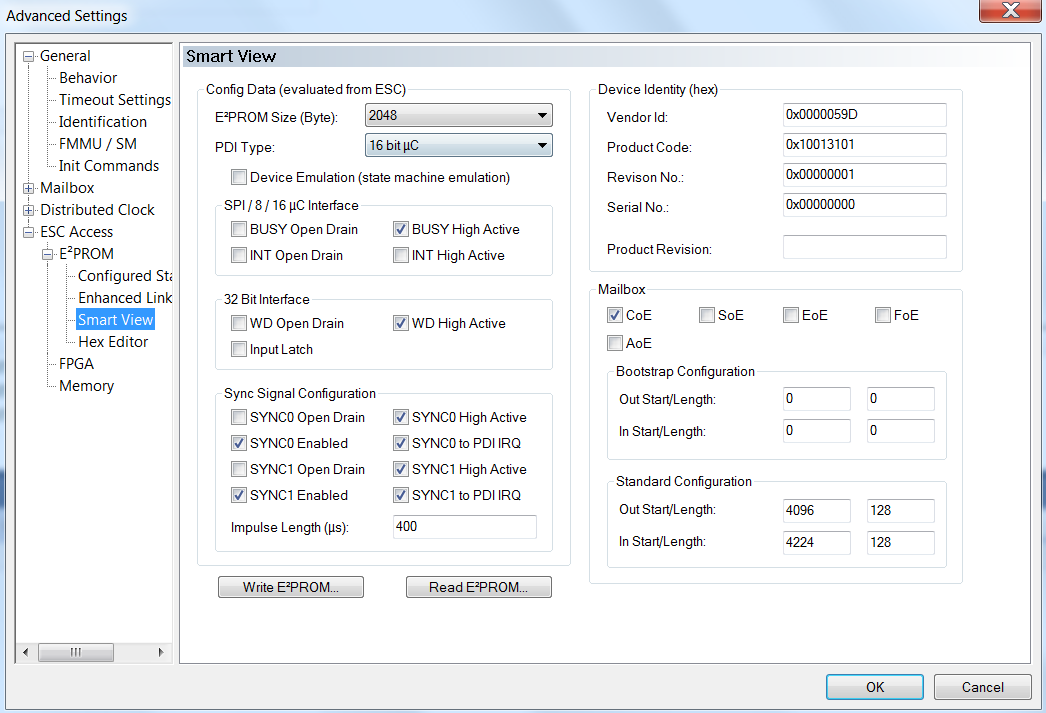

    GUID-066B00CB-3F65-4513-8DD5-458F2A38F80F-low.png图 12-4 TwinCAT EEPROM 窗口
