11.1 集成 SFRA 库

C2000™ 软件频率响应分析器 (SFRA) 库和 SDK 框架中的补偿设计工具 介绍了 SFRA 工具并指导您如何将此工具集成到 C2000 平台中，其位于以下位置：

C:\ti\c2000\C2000Ware_DigitalPower_SDK_<version>\libraries\sfra\Doc

嵌入式固件以库的形式在 DigitalPower SDK 中提供，其位于以下位置：

C:\ti\c2000\C2000Ware_DigitalPower_SDK_<version>\libraries\sfra

SFRA GUI 以可执行应用程序的形式在 DigitalPower SDK 中提供，其位于以下位置：

C:\ti\c2000\C2000Ware_DigitalPower_SDK_<version>\libraries\sfra\gui

以下位置提供了一些用于了解 SFRA 的示例工程：

c:\ti\c2000\C2000Ware_DigitalPower_SDK_<version>\libraries\sfra\examples

在 ISR 代码中，有两个函数为 SFRA 注入噪声，然后从环路中收集反馈数据，这两个函数是：

  • injectSFRA()
  • collectSFRA()

这些函数的作用在名称上是不言自明的。它们应按代码中使用的顺序使用，从而以正确的顺序收集数据。

注：
  • 由模拟信号路径和量化引起的干扰将影响环路性能，并妨碍可以使用 SFRA 结果进行验证的高带宽选择。因此，提供具有较高 SNR 的电流反馈非常重要。
  • 在评估电流环路时，如果可以使电机速度保持恒定，则将有助于最大限度地减小 SFRA 结果中与速度抖动相关的误差带来的影响。这在研究 Iq 环路时特别有用。如果电流环路的电压去耦良好，则此要求可能无关紧要。

该工具可用于研究 D 轴或 Q 轴电流环路或速度环路。电机可以在不同的速度/负载条件下和不同的带宽下运行，并可以在每种条件下评估性能。可以看出，控制器可以在所有这些条件下提供设计的带宽并有一定的容差。

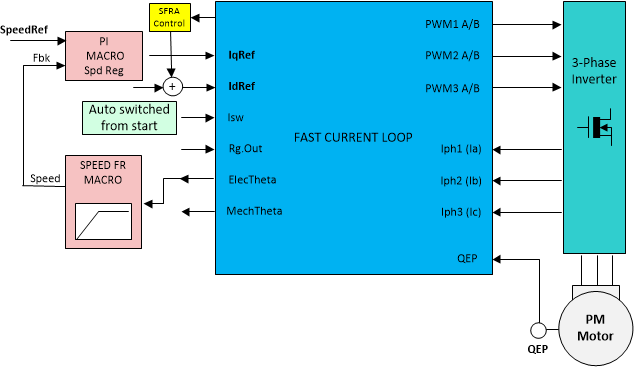

GUID-8ECBC336-8504-47D3-AF69-D3E62407E4D1-low.gif图 11-1 6 级方框图

图 11-1 中给出了实现方框图。SFRA 工具以各种频率将噪声信号注入系统，分析系统响应，并提供测试过程中看到的实际物理系统的波特图。
