2.2.2 独立测试

TPS26750EVM 独立测试方框图图 2-2 独立测试方框图

作为独立器件支持的功能：

  1. 5V 供电 (DFP)
  2. 5V 至 48V 受电，支持 SPR 和 EPR (UFP)
  3. 5V 供电、5V 至 48V 受电 (DRP)

要将 TPS26750EVM 作为独立器件进行测试，用户需要将供电方连接到电源 Type C 连接器 (J3) 或 XT30 电源连接器之一（J1 或 J8）。

如果用户希望支持 5V 供电，则由于以下电路板要求，电源需要提供至少 18W 的功率：

  • 5V/3A（用于 PP5V 电源路径）
  • 5V/120mA（用于 VCONN）
  • 5V/100mA（用于电路板 MCU (U22)）

如果用户仅希望支持供电受电设置，则只需为电源 Type C 端口 (J3) 提供 5W 的功率即可。受电时，可通过 XT30F (PPHV) 连接器 (J7) 访问受电电源路径的输出。在独立模式下测试器件时，EVM 中以红色突出显示的部分会通电，如图 2-2 所示。

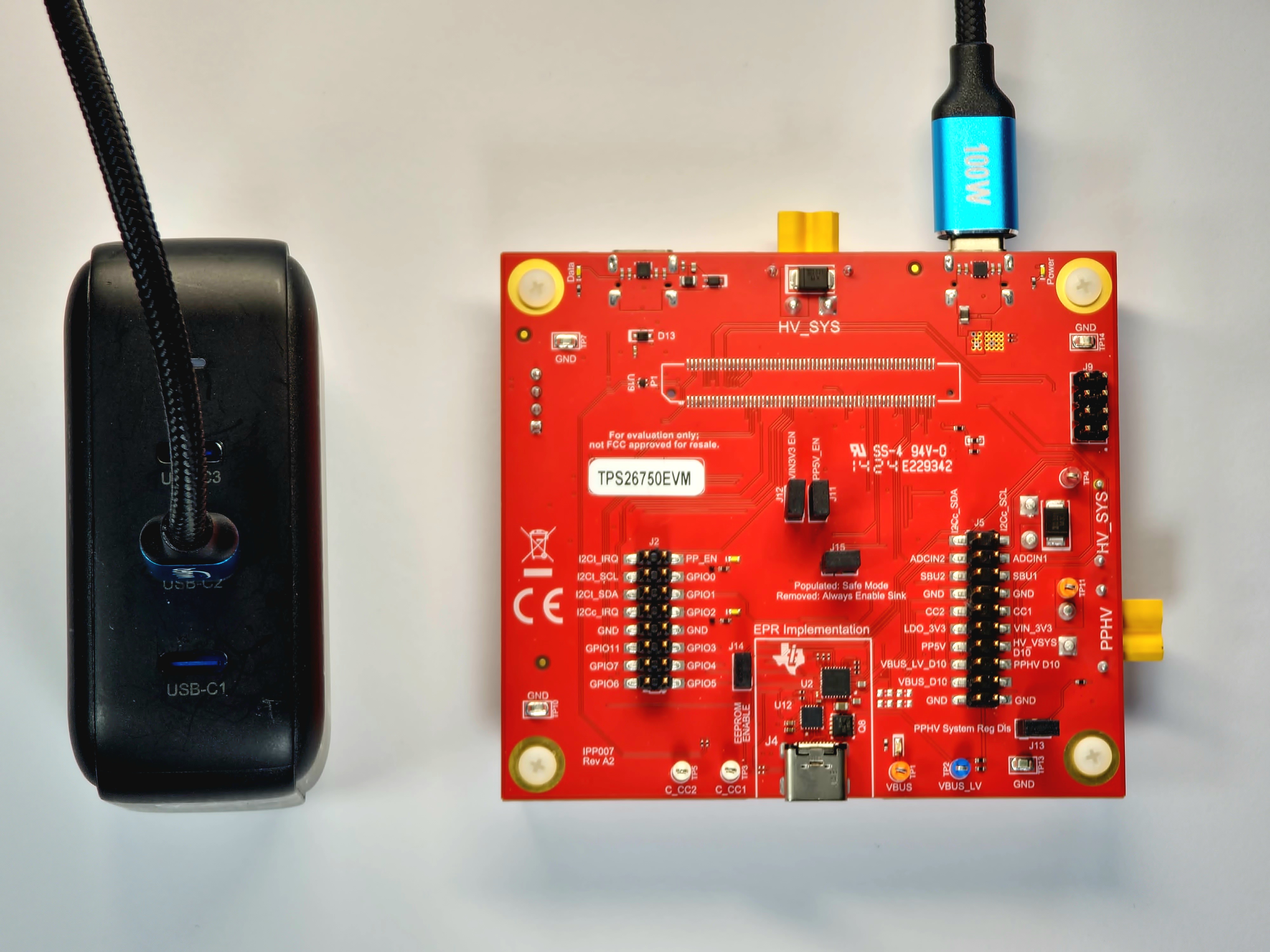

图 2-3 中的示例设置展示了支持 PD3.1 的 140W 3 端口的壁式适配器，其 USB-C2 端口能够提供 100W (20V/5A) 的功率，并连接到支持 100W 的 USB-C 转 USB-C 电缆，而该电缆又连接到 TPS26750EVM 的电源 Type C 端口 (J3)。此示例设置能够向 DUT Type C 端口 (J4) 提供 5V 电源，同时也能由连接到 DUT Type C 端口 (J4) 的 5V 至 48V 电源（支持 SPR 和 EPR）供电。


TPS26750EVM 独立测试示例硬件设置

图 2-3 独立测试示例硬件设置
注：

此图显示了之前版本的 TPS26750 EVM (RevA2)，但信息仍然准确并适用于当前版本。
