差分输入的默认跳线设置

该 EVM 可通过跳线配置为差分输入和单端输入。跳线还会影响输入信号的共模(失调电压)要求。某些跳线仅在异常情况下使用,且通常按本节所述进行配置。表 5-1 提供了差分输入的跳线配置。图 5-5 显示了输入满量程信号和 ADC 输出。

表 5-1 全差分输入的跳线配置
跳线默认设置用途
JP1已移除安装后,此跳线将输入 J2 强制连接到 GND 或 VCM。安装此跳线并不用于差分输入,而是用于单端输入。
JP2已移除安装后,此跳线将输入 J3 强制连接到 GND 或 VCM。安装此跳线并不用于差分输入,而可以用于单端输入。
JP32.6V 位置2.5V 和 2.6V 位置均可用于全差分输入信号。2.6V 位置将来自 GND 的信号偏移 0.1V,以尽可能地减少输出摆幅限制所导致的失真。这一偏移之所以起作用,是因为放大器正电源设置为 5.3V。当跳线处于 2.6V 位置时,来自 AINP 和 AINN 的信号输出范围为 0.1V 至 5.1V。当跳线处于 2.5V 位置时,来自 AINP 和 AINN 的信号输出范围为 0V 至 5.0V。
JP4GND 位置该跳线选择负电源电压。默认电路板配置不包括负电源,因此,如果不安装 U6 和关联组件,–0.2V 位置将不起作用。
JP5已移除移除此跳线可将 EEPROM 写保护设置为开启。EEPROM 在出厂时已编程,不需要重新编程,因此建议将写保护保持为开启状态。

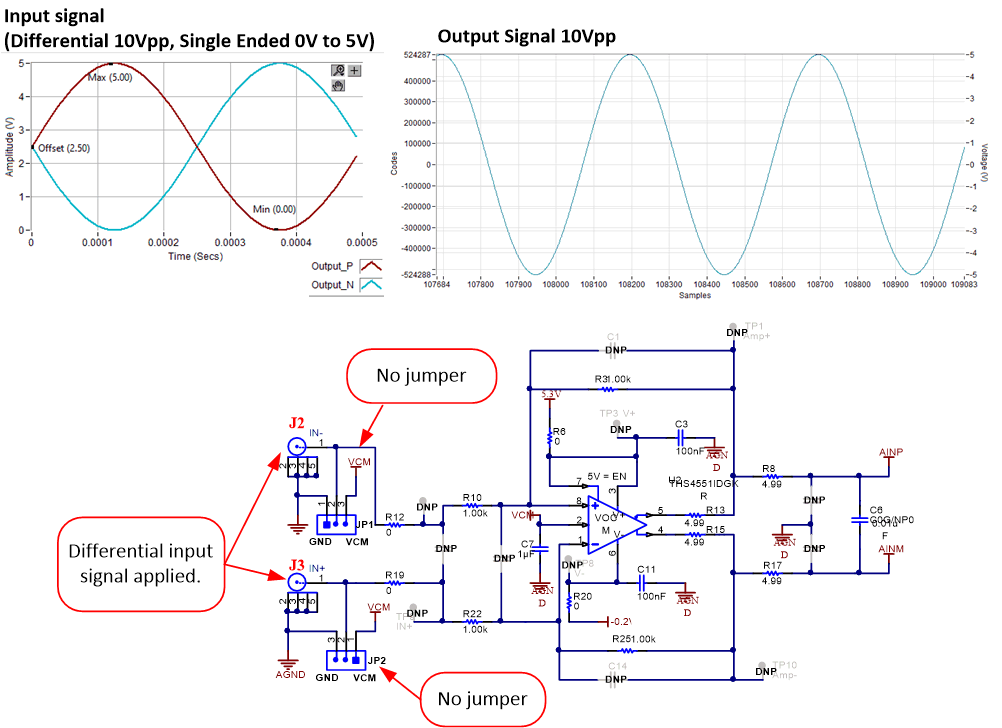

GUID-20201204-CA0I-CC75-9DRF-4QBQPCNCCLJZ-low.gif图 5-5 差分输入信号和预期的 ADC 响应
