5.1 软件安装

从 ADS8900BEVM 的 Tools and Software 文件夹下载最新版本的 EVM GUI 安装程序，然后运行 GUI 安装程序以在计算机上安装 EVM GUI 软件。

警告：

在将 EVM GUI 安装程序下载到本地硬盘之前，请手动禁用计算机上运行的任何防病毒软件。根据防病毒软件设置的不同，安装程序可能会显示错误消息。安装后可以删除此 .exe 文件。

接受许可协议，并按照图 5-1 中显示的屏幕说明进行操作，以完成安装。

GUID-20201202-CA0I-051V-2N0N-KF7J8FML9XM2-low.gif图 5-1 ADS8900 软件安装提示

在 ADS8900 EVM GUI 安装过程中，屏幕上会显示 Device Driver Installation 提示（如图 5-2 所示）。点击 Next 继续。

GUID-20201202-CA0I-BHRM-LQFL-BFVP54JJR583-low.gif图 5-2 器件驱动程序安装向导提示
注：

屏幕上可能会出现一条通知，表示 Windows 无法验证此驱动程序软件的发布者。选择 Install this driver software anyway。

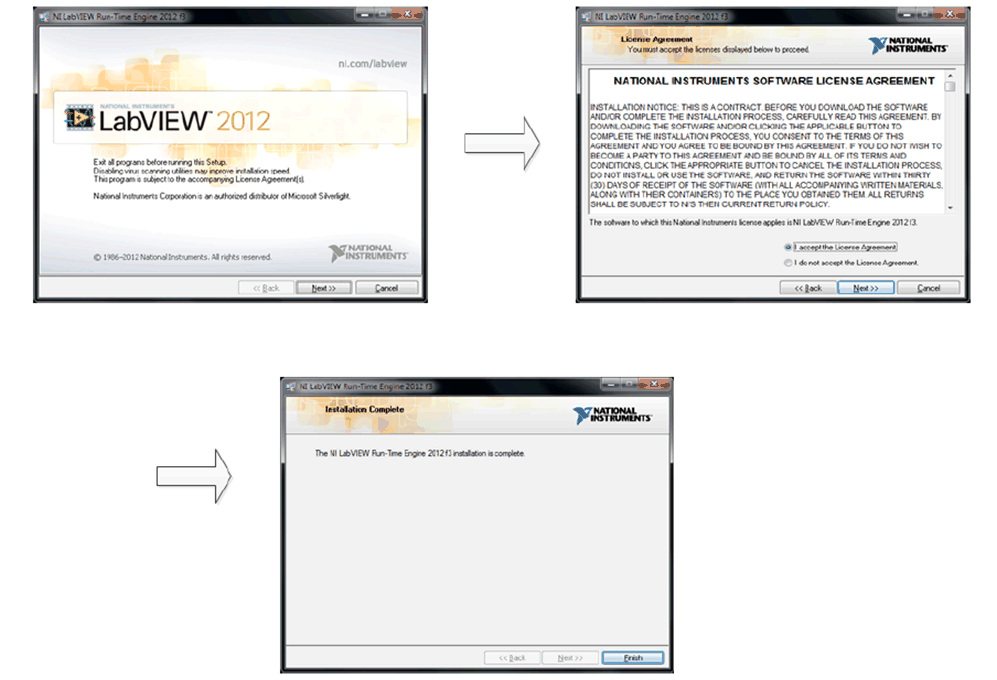

ADS8900BEVM PDK 需要 LabVIEW™ 运行时引擎，如果尚未安装，则系统可能会提示您进行安装。图 5-3 显示了安装步骤。

GUID-20201202-CA0I-8HNZ-MDLP-LK9VG3CWDK5R-low.gif图 5-3 LabVIEW™ 运行时引擎安装

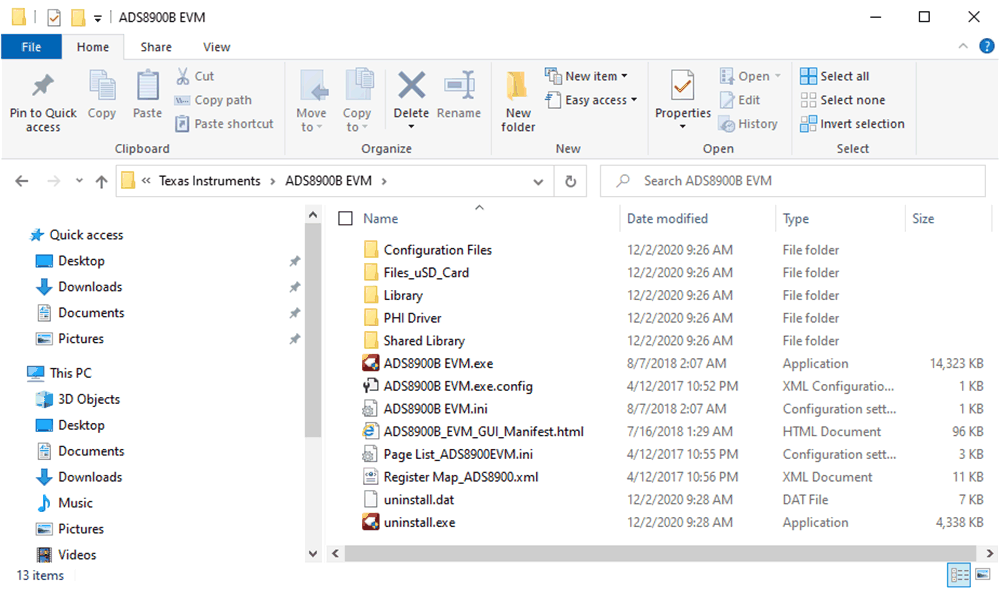

完成这些安装后，验证 C:\Program Files (x86)\Texas Instruments\ADS8900 EVM 如图 5-4 中所示。

GUID-20201202-CA0I-6BPM-462F-FKVSKCQG3GXT-low.gif图 5-4 安装后的 ADS8900 EVM 文件夹
