5.4 用于单极、单端输入的默认跳线

该 EVM 可通过跳线配置为差分输入和单端输入。跳线还会影响输入信号的共模（失调电压）要求。某些跳线仅在异常情况下使用，且通常按本节所述进行配置。表 5-3 提供了用于单极、单端输入的跳线配置。图 5-7 显示了输入满量程信号和 ADC 输出。输出信号为满量程的一半。要实现单端输入的满量程输出，必须将 U2 的增益调整为 2V/V（将 R3 和 R25 更改为 2kΩ）。

表 5-3 用于单极、单端输入的跳线配置
跳线 默认设置 用途
JP1 VCM 位置 当安装在该位置时，输入 J2 连接到 VCM。将输入 J3 连接到单极输入的单端输入信号，失调电压设置为等于 VCM（2.5V 或 2.6V，具体取决于 JP3）。
JP2 已移除 对于单极输入，将该跳线保持为未连接状态，并将单端信号施加到 J3，失调电压设置为 VCM（2.5V 或 2.6V，具体取决于 JP3）。
JP3 2.6V 位置 2.5V 和 2.6V 位置均可用于全差分输入信号。2.6V 位置将来自 GND 的信号偏移 0.1V，以尽可能地减少输出摆幅限制所导致的失真。这一偏移之所以起作用，是因为放大器正电源设置为 5.3V。当跳线处于 2.6V 位置时，来自 AINP 和 AINN 的信号输出范围为 0.1V 至 5.1V。当跳线处于 2.5V 位置时，来自 AINP 和 AINN 的信号输出范围为 0V 至 5.0V。
JP4 GND 位置 该跳线选择负电源电压。默认电路板配置不包括负电源，因此，如果不安装 U6 和关联组件，–0.2V 位置将不起作用。
JP5 已移除 移除此跳线可将 EEPROM 写保护设置为开启。EEPROM 在出厂时已编程，不需要重新编程，因此建议将写保护保持为开启状态。

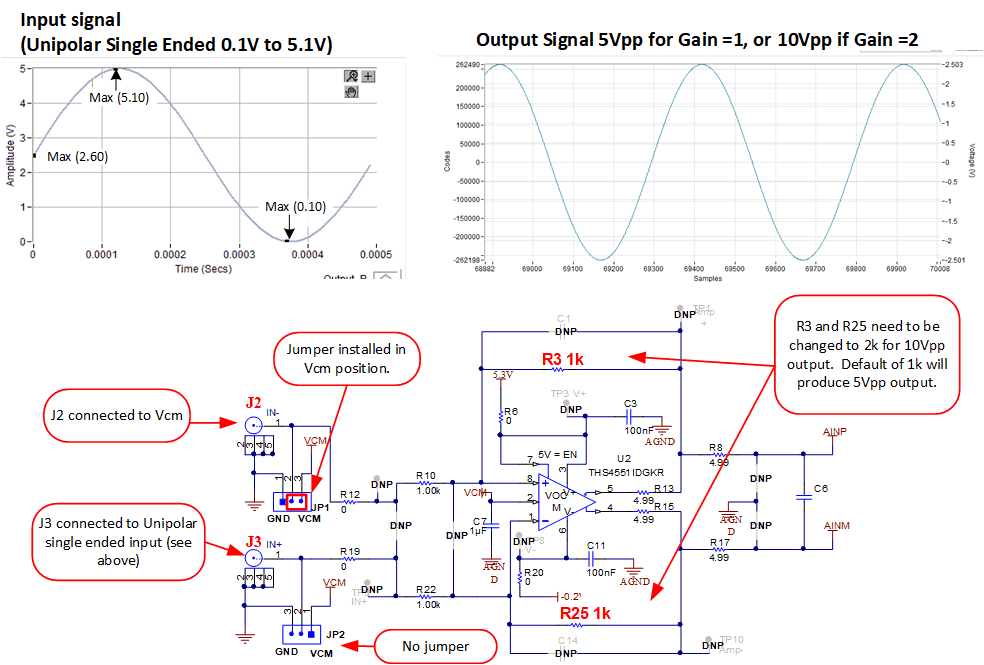

GUID-20201204-CA0I-B9BB-TMKT-NQP5JF57SPKS-low.gif图 5-7 单极、单端、0V 至 5V 输入
