2.3 TI 的 EMC 和 IC 电气可靠性

集成电路 (IC) 电气可靠性是 IC 可靠性的一部分。相关标准包括由联合电子设备工程委员会 (JEDEC) 和静电放电协会 (ESDA) 发布的人体放电模型 (HBM)、带电器件模型 (CBM) 以及闩锁标准，旨在验证集成电路在应力下的长期性能。

IC 可靠性标准图 2-2 IC 可靠性标准

一些用户将可靠性与 EMC 相混淆，尤其是在 ESD 等级上。对于 IC 电气可靠性，相关标准是 JS-001 (HBM) 和 JS-002 (CBM)。EMC 的相关标准则是 IEC 61000-4-2 和 IEC 61967。这些标准属于两个不同的标准类别。表 2-3概述了 EMC 和 IC 电气可靠性之间的差异。

表 2-3 EMC 与电气可靠性对比
方面 IC EMC 测试 IC 电气可靠性测试

主要目标

检查系统在电气环境下的电磁兼容性。

验证 IC 在电应力下的长期稳定性和寿命，从而防止性能下降或物理故障。
噪声注入 基于 IC 的系统 IC

测试重点和示例

系统级的电磁相互作用。

示例 - ESD 抗扰度：在使用期间验证系统从 ESD 事件恢复能力。

IC 对于电应力的耐受性。

示例 - HBM、CBM：测试制造和组装过程中 IC 对 ESD 事件的耐受性。

Optimization

是。通过硬件/软件协同设计进行优化提升。

否。需要重新设计 IC 或硅片修订。

软件依赖性

是。依赖于固件。

否

故障影响

系统级故障

不可逆的芯片级损坏

在 IC 设计流程中，重点在于凭借解决物理退化、制造可变性和运行应力问题的各种方法来验证可靠性。虽然在传统的 IC 设计框架中，EMC 不是直接考虑因素，但它面向的是基于 IC 的系统，并非仅仅是 IC。但是，ESD 结构等片上元件仍可以为 EMC 提升提供基础支持。有关 MSPM0 上的相关 EMC 提升功能，请参阅节 4。

对于 EMC 测试，TI 为每个搭载有限数量集成电路 (IC) 的 EVM 提供了 EU 符合性声明，这表明这些 EVM 板可以满足 EN61326-1:2013 要求。下面我们举例说明：LP-MSPM0G3507 EU RoHS 符合性声明 (DoC)。对于 IC 可靠性测试，TI 为每个可订购零件编号的器件提供了资质认证。在限制条件摘要下，用户可以找到每个典型 IC 部件号的数据，如图 2-3 所示。

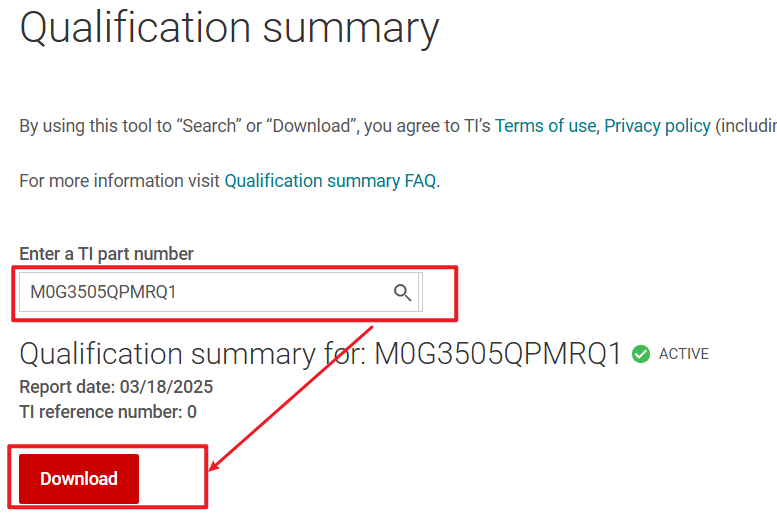

IC 可靠性入口图 2-3 IC 可靠性入口

有关 IC 电气可靠性的更多信息，请参阅闩锁效应、ESD 和其他现象应用报告和闩锁效应白皮书。
