EMS 测试分析

用于分析 MSPM0上的 EMS 提升情况的模型,如图 5-1 所示。EMS 测试首先在系统中注入噪声,该系统可以是 PCB 或产品。然后,噪声通过 IO 或电力线进入 MSPM0。调试和改进的重点在于 PCB 优化(传播路径)和 MSPM0 配置。

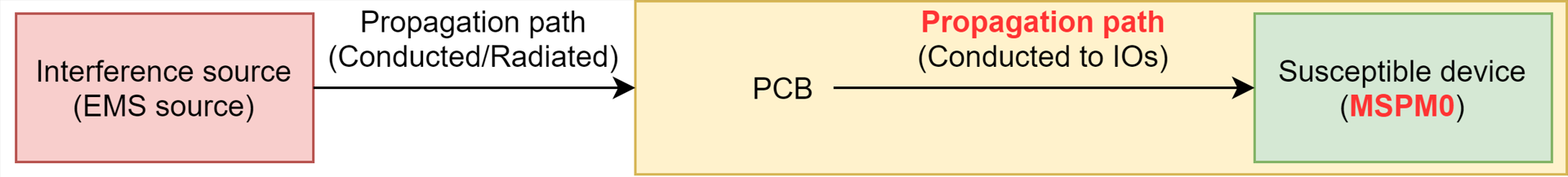

 EMS 的噪声传播模型图 5-1 EMS 的噪声传播模型
