5.4.2 示例 4：仿真

对 ADC 驱动器行为进行仿真的第一步是确定分压器输出端的直流电压（假设输入为 400V）。这可以使用与运算放大器稳态电压输出相同的方法来完成：偏置点分析。图 5-13 显示了进行该分析之后带注释的电路。可以看到，分压器输出为 2.977667V。该值被复制到 Voa_ss，以便 Verror 的值仅正确反映建立误差。最后，运行 1ms 至 2ms 的瞬态分析，相应的仿真配置文件如图 5-14 所示。结果如图 5-15 中所示。最终建立误差为 2.977667V - 2.976219V = 1.45mV

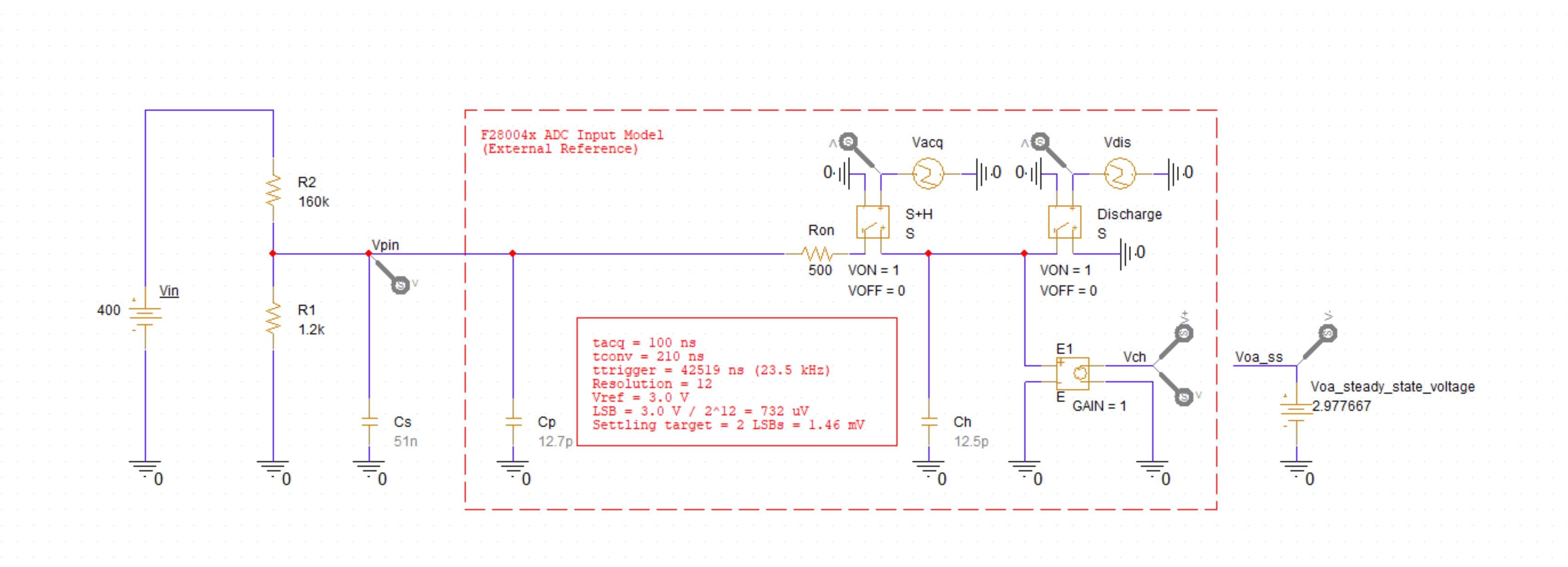

GUID-11A4DF95-FC2E-4599-8944-BBE01485D837-low.jpg图 5-13 示例 4：仿真电路
GUID-881402FD-7668-4B20-BD59-18840B96F36F-low.jpg图 5-14 示例 4：仿真配置文件

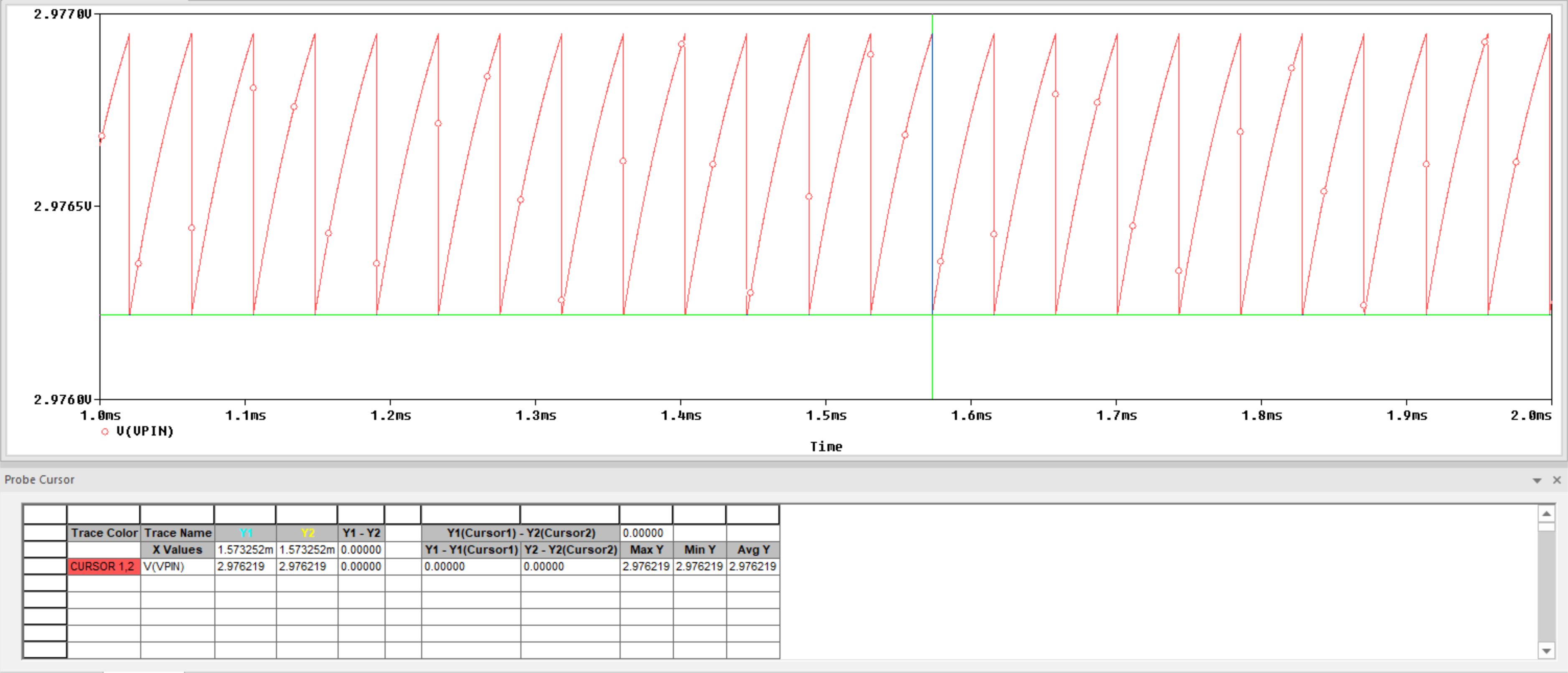

GUID-4634D628-F9CF-4119-B39B-D8F6DBE3F38B-low.jpg图 5-15 示例 4：仿真结果
