4.3 用于确定 Voa_ss 的偏置点分析

电荷共享建立输入设计并不总是包含运算放大器，但当相关信号链包含运算放大器时，必须采取措施来考虑在 PSpice for TI 模型中建模的直流电压误差。这确保仿真仅测量建立性能。为了实现该目的，有必要确定在给定所包含特定运算放大器的情况下 Voa 的稳态输出值。然后，必须将该值复制到 Voa_ss 电压源。

执行偏置点分析，以确定在给定所包含特定运算放大器的情况下 Voa 的稳态输出值。在 PSpice for TI 中执行偏置点分析需要创建偏置点仿真配置文件。创建仿真配置文件后，请转到“PSpice”➔“Run”以执行分析。使用图 4-5 中所示的仿真配置文件执行偏置点分析。

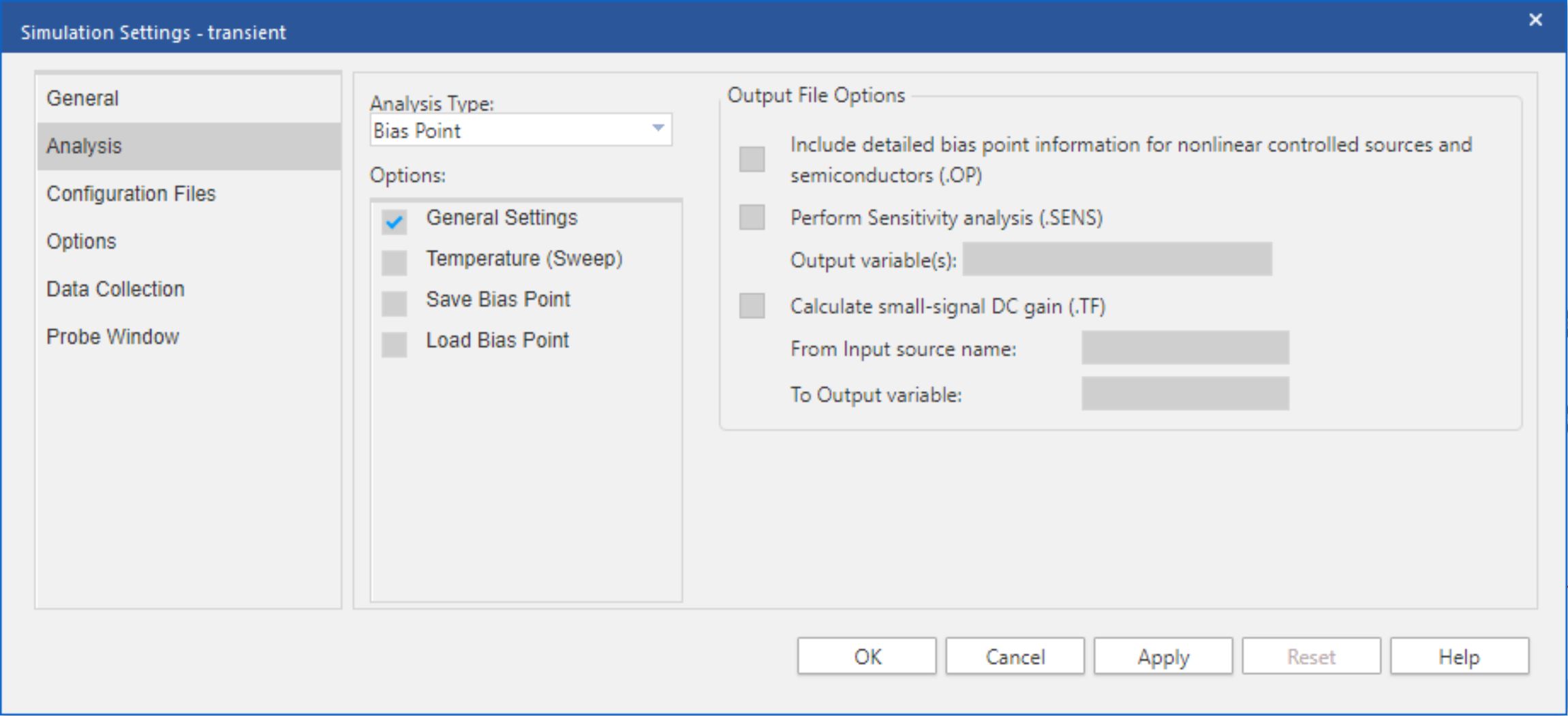

GUID-B15DFDDD-3342-4128-9EA5-25DFBD673108-low.jpg图 4-5 偏置点分析仿真配置文件

如果偏置点分析不收敛，则必须执行瞬态分析，以便在给定所包含特定运算放大器的情况下确定 Voa 的稳态输出值。关闭 PSpice for TI 仿真窗口，然后参阅下一节 节 4.4 来了解有关如何继续的说明。如果偏置点分析收敛，请关闭 PSpice for TI 仿真窗口。使用 PSpice for TI 原理图捕获窗口左上角的菜单，转到“PSpice”➔“Bias Points”，并启用偏置电压显示。偏置电压应如图 4-6 所示。

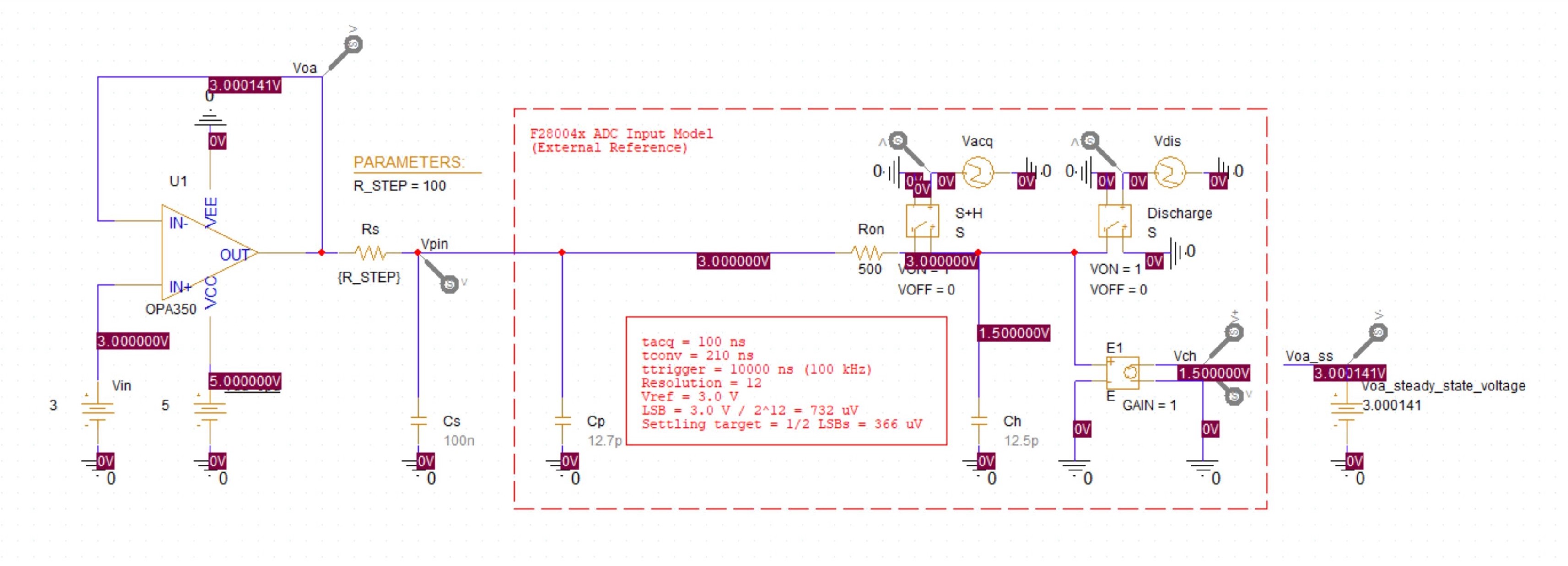

GUID-6B3D4ECD-6A3D-4E78-A1B9-CC566309F977-low.jpg 图 4-6 偏置点分析结果

所包含特定运算放大器输出端节点的偏置电压是 Voa 的稳态输出值。对于此电路中的 OPA350，该过程可得出：

  • Voa = 3.000141V

将该值复制到 Voa_ss 电压源，如图 4-7 所示。

警告： 确保 Voa 的稳态输出值精确到微伏（小数点后至少有六位数字）。有关如何优化仿真结果的指导，请参阅节 4.2。

由于在给定所包含特定运算放大器的情况下，Voa 的稳态输出值已知，因此跳过下一节（节 4.4），并参阅节 4.5了解有关如何继续的说明。

注： 请注意，本应用报告的其余部分假设偏置点分析收敛。如果偏置点分析不收敛，则任何瞬态分析都必须跳过初始偏置点计算。但是，如果偏置点分析收敛，则任何瞬态分析都不应跳过初始偏置点计算。因此，本应用报告中分析的后续瞬态没有跳过初始偏置点计算。

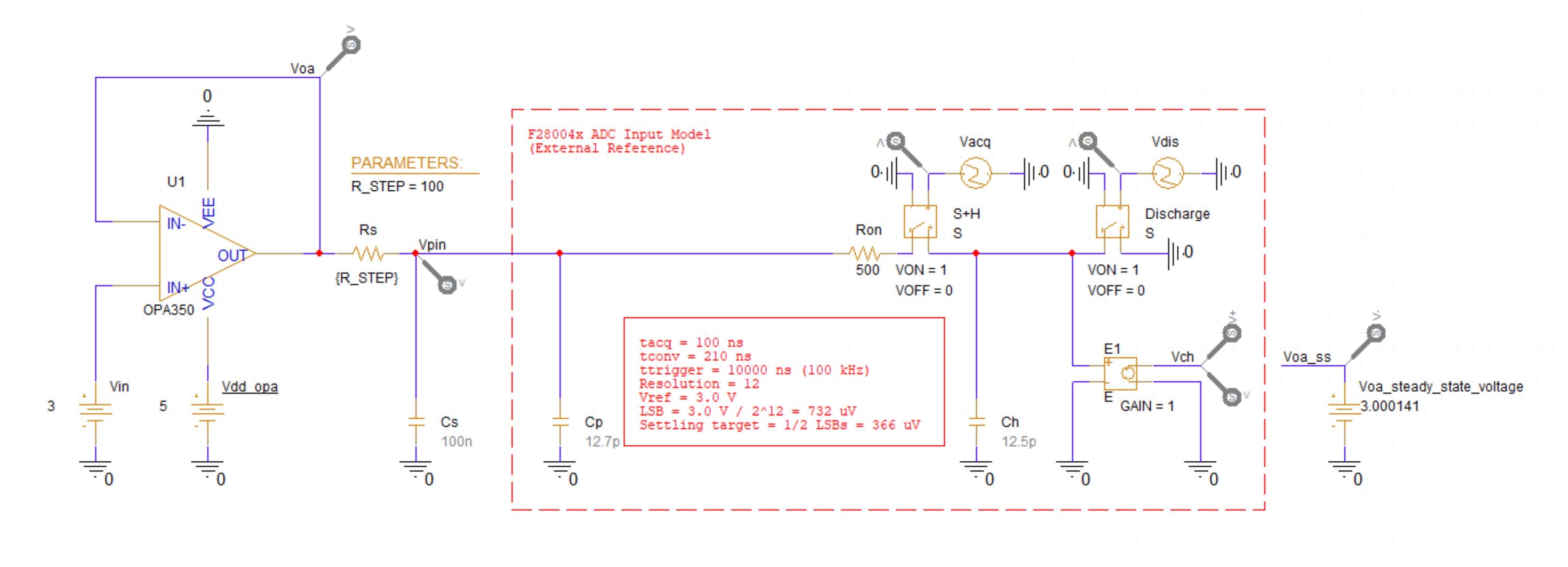

GUID-79211D99-E3D1-47ED-9501-966B4ABF0BEB-low.jpg图 4-7 节点分析示例
提示： 偏置点分析也可用于确定分压器的预期输出电压。向分压器施加直流输入电压，并将节点输出电压复制到 Voa_ss。
