4.6 扫描源电阻

有时对一系列 Rs 值运行仿真可能会有所帮助。为此，请创建图 4-15 所示的瞬态仿真配置文件。然后启用“Parametric Sweep”选项。在“Parametric Sweep”设置中，选择全局参数 R_STEP 作为扫描变量。然后选择起始值为 250Ω、结束值为 750Ω、增量为 250Ω 的线性扫描类型，如图 4-16 所示。

GUID-818C3B5E-58B9-4BD1-B06D-443636BB627D-low.jpg图 4-15 瞬态分析仿真配置文件常规设置

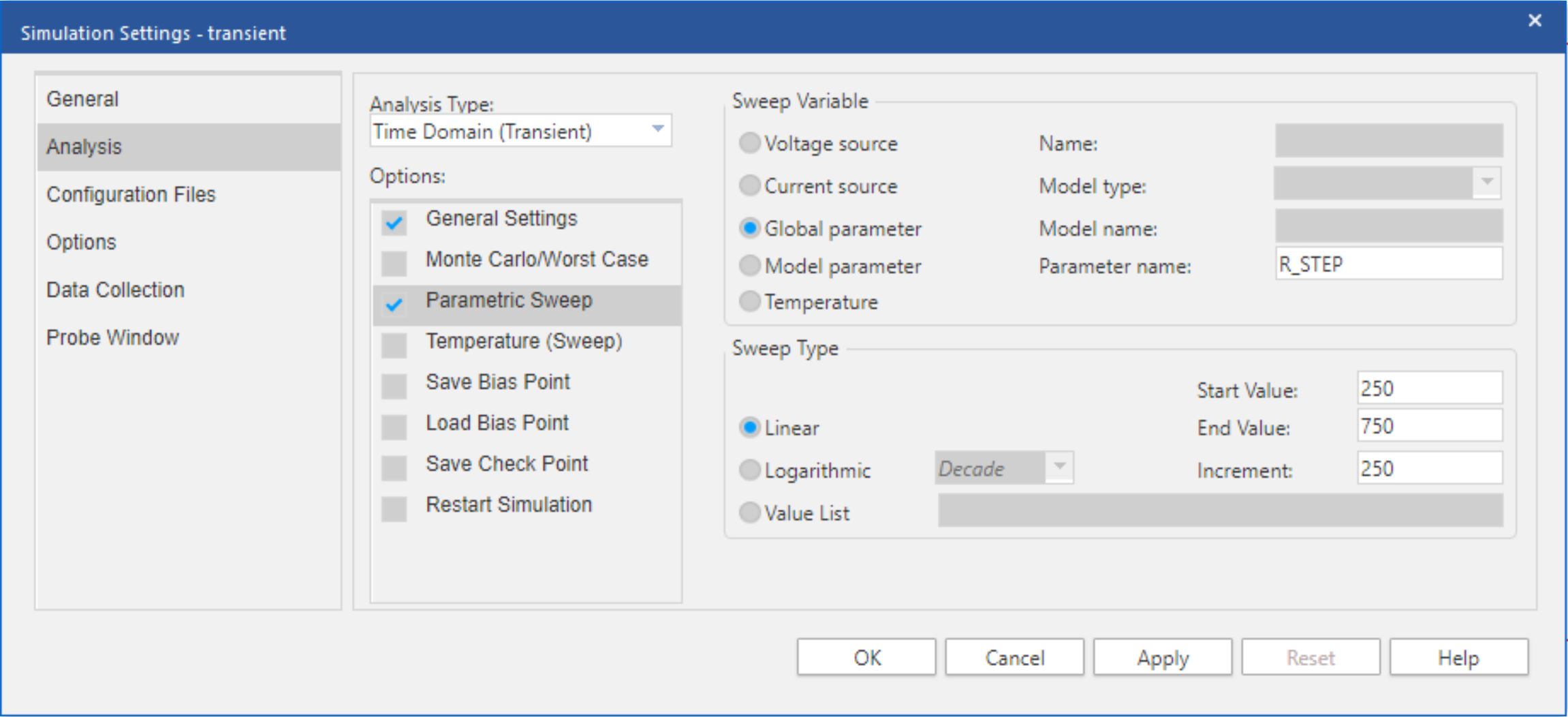

GUID-F174055F-7816-40B2-88C8-CE50EA3E5FD0-low.jpg图 4-16 瞬态分析仿真配置文件参数扫描

配置“Parametric Sweep”选项后，可以照常运行瞬态分析。仿真现在将为扫描中的每个电阻值生成输出波形。仿真后，删除 Vpin 以外的所有输出，并将 Vpin 范围设置为 +2.995V 至 +3V。或者，使用 PSpice for TI 仿真窗口左上方的菜单转到“Window”➔“Display Control...”，以访问 TI 提供的预设显示配置列表。恢复“Sweep Results”显示配置。请注意，这些预设显示配置仅在与本应用报告捆绑的 PSpice for TI 工程中可用。图 4-17 显示了使用 250Ω、500Ω 和 750Ω 源电阻值的 100kHz 采样仿真结果。建议通过按图 4-17 所示放置探头光标，来同时查看所有输出曲线的结果。

GUID-D247E2E2-AA30-4B0D-9572-07627F1B944C-low.jpg图 4-17 源阻抗扫描结果
