1.2.2 存储器串扰

在许多 C2000 实时 MCU 应用中，一个典型的用例是使用 ADC 输入多路复用器按顺序扫描多个通道。如果转换后的通道建立不适当，该通道可能会被拉至序列中上一次转换的电压。发生这种情况是因为 S+H 电压在开始时接近上一次转换的电压，然后稳定至（但未达到）所施加的电压。上一次转换会导致发生一系列影响当前转换的转换，这种倾向称为存储器串扰。通常可以通过适当的建立设计来完全缓解存储器串扰问题。

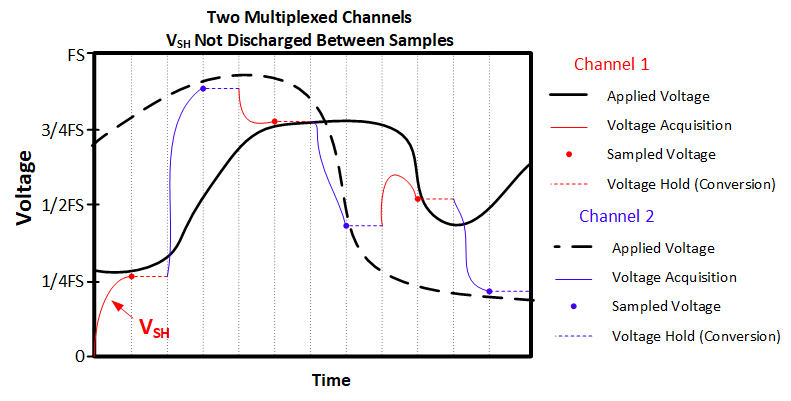

图 1-4 说明了这样一种情况：共用采样保持必须在两个不同的多路复用输入信号之间来回建立。

GUID-B68BC0E7-C4C6-4B9D-B86F-E65C84CF8042-low.png图 1-4 多路复用采样序列

从 S+H 电容器完全放电开始的转换器架构通常不会经历显著的存储器串扰（但如果 ADC 驱动电路不适合分配的采集时间，仍会经历与输入建立相关的失真）。
