4.1.2 电荷共享示例

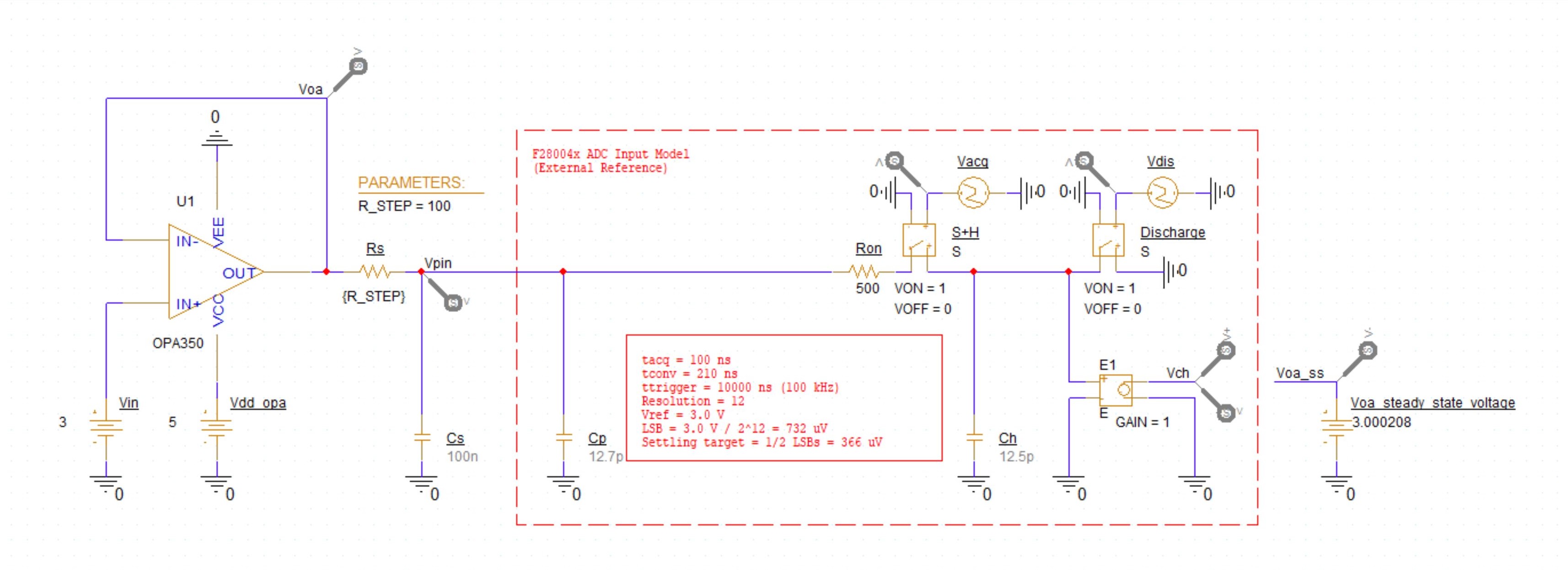

在图 4-1 的示例电路中，Cs 已设置为大约 2(N+1) x Ch，采样触发频率设置为 100kHz。

GUID-8D8ED428-E651-4A14-9A09-4DE8532DF5B0-low.jpg图 4-1 利用电荷共享的示例电路

图 4-2 显示了 Rs 为 100Ω 时许多采样周期内的引脚瞬态。可以看到，引脚上的电压（即直接施加在 Cs 上的电压）在两次转换之间恢复到 1/2LSB 以内。只要采样率保持在 100ksps 或更低，这将使用一个非常短的 S+H 窗口来实现良好的 ADC 输入建立。

GUID-8011620C-1635-483D-BEE5-583EC028C97E-low.jpg图 4-2 Cs 电压 (Rs = 100Ω)

现在考虑图 4-3 中的结果。Rs 已设置为 1kΩ。在这种情况下，Cs 上的电压会在每次采样中缓慢耗尽，直到达到平衡。在平衡状态下，引脚电压的误差约为 3.5mV。尽管 Ch 将在 S+H 阶段快速匹配 Cs 电压，但 Cs 上的电压仍有显著误差。

GUID-7A72C638-C4BC-4F2D-9B09-DFF1F00E275D-low.jpg图 4-3 Cs 电压 (Rs = 1kΩ)

要解决该误差，需要降低 Rs 或降低采样率。

本示例强调了在许多周期内仿真具有大 Cs 或 Rs 的电路的重要性。
