4.1 电压应力

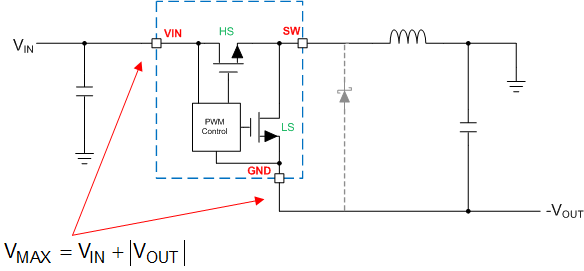

选择要转换为 IBB 的降压稳压器时，需要特别注意该应用的电压和电流要求。快速浏览图 4-1 便可以看出，稳压器 IC 的 VIN 和 GND 引脚上的电压等于输入电压加负输出电压。该电压大于降压稳压器的电压，降压稳压器上仅是 VIN 和 GND 端子间的输入电压。例如，如果您需要将 +24V 的输入转换为 –15V 的输出，则需要一个额定电压至少为 39V 的稳压器。这将排除许多可用的“36V”器件，需要使用额定电压为 40V 或更高的器件。此处应用的数据表规格是“绝对最大输入电压”额定值。这同样适用于非同步解决方案中的“环流”二极管的额定电压。

GUID-4A310F4C-81FE-49F1-B2E4-8EC2445549E2-low.gif图 4-1 IBB 上的电压应力
