7.3 电源正常状态标志电平转换

许多应用需要来自直流/直流转换器的“电源正常”或“复位”标志，以提醒 µC 输出电压处于规格范围内。图 7-3 中显示的电路可用于将状态标志电平转换为系统接地。

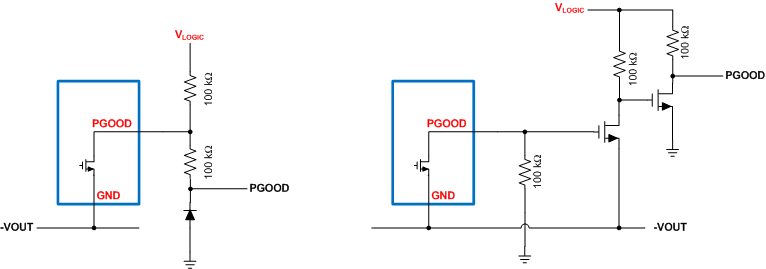

GUID-C47FBAD0-4F0C-4DE6-9E04-FE3B5DCA161C-low.gif图 7-3 电源正常状态标志电平转换器

左侧的电路很简单，但 PGOOD 信号会通过二极管压降在地电位以下摆动。右侧的电路稍微复杂一些，提供了一个可摆动至零伏的 PGOOD 信号。在任何一种情况下，PGOOD 信号都可高位摆动至用户定义的 VLOGIC 电平。请务必检查降压转换器数据表中电源正常引脚上的绝对最大额定值。对于左侧的电路，电源正常引脚必须承受 VLOGIC + |VOUT|。对于另一种设计，电源正常引脚必须承受 |VOUT|。
