4.4.2 测试 IBB 上的负载瞬态

测试任何设计的稳定性和可靠性的最佳方法之一是执行负载瞬态测试。图 4-3 中所示的电路可与 IBB 搭配使用。PFET 用作源极跟随器，从而允许由脉冲发生器设置负载脉冲参数。由于这种安排，脉冲发生器接地可以与系统接地相同。采用这种方法时，负载电流幅度和电流脉冲的压摆率都由脉冲发生器控制。调整脉冲发生器幅度以提供所需负载电流脉冲幅度。测量输出电容器端子附近的输出电压瞬态。根据所需的负载电流确定 PFET 和 R 的大小。R = 0.1Ω 这一值适用于 1A 至 3A 范围内的负载电流。必须检查 PFET 中的功率损耗，尤其是在输出电压和负载较高时。

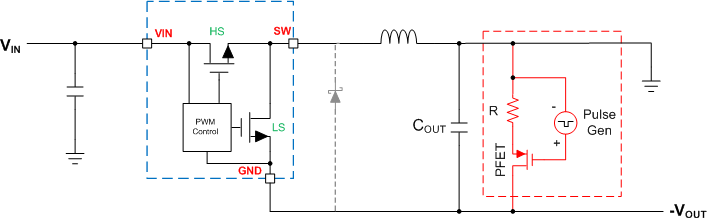

GUID-FD0D817A-D91F-491B-8801-E263A9560D09-low.gif图 4-3 用于测量 IBB 负载瞬态响应的设置
