2.4.5 放电期间的系统电压调节

如Topic Link Label2.4.2所述，降压/升压转换器的输出电压目标需要编程为低于所施加的输出电压。在备用模式下，这会导致系统电压下降。为了在备用情况下避免这一问题，附加电路将调节输出电压。VSEL 信号上的高电平会启用一个将 R3 连接到 GND 的晶体管。当 VSEL 信号为低电平时，R3 不影响电路。

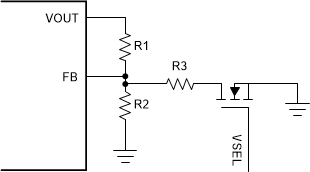

GUID-1EE9C5D7-AB42-412B-BC2A-CE17D304838D-low.gif图 2-14 输出电压调节实现方案

当 VSEL=LOW 时，要计算较低的输出电压：

Equation7. GUID-1AEAE3DF-0020-4C09-B42B-B052651B916E-low.gif

当 VSEL=HIGH 时，要设置较高的输出电压：

Equation8. GUID-51479A9D-9256-4F6D-945F-C08793D18B50-low.gif
