3.2 备用运行

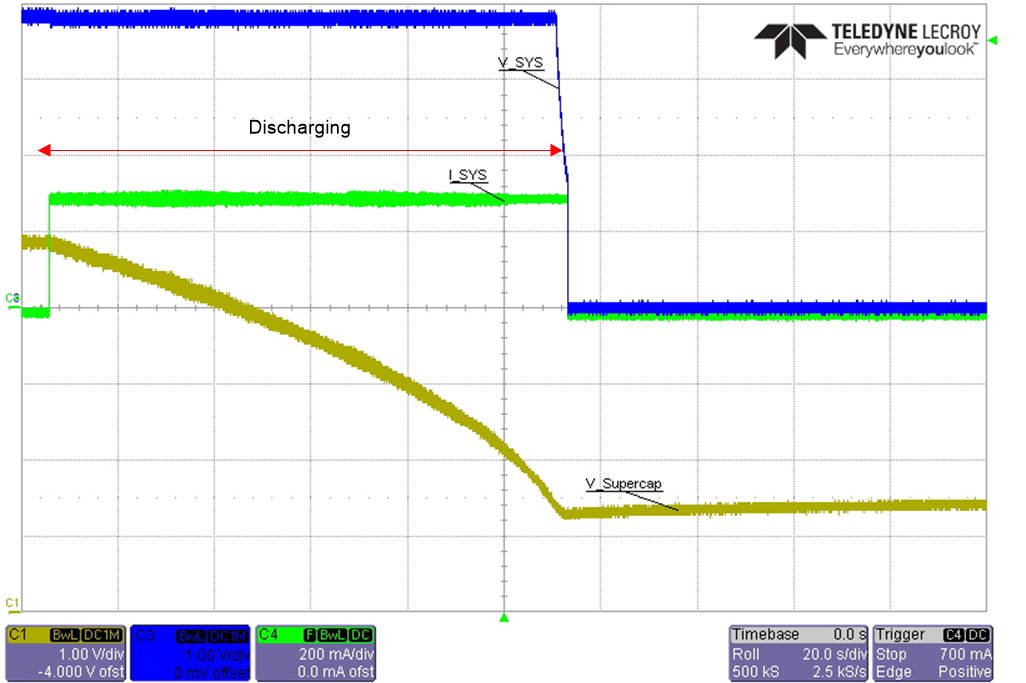

图 3-3 所示为备用运行情况。如果主电源出现故障，TPS63802 转换器会立即开始将系统电压调节到事先编程的输出电压。超级电容器将放电，而电压会缓慢下降。当备用电容器电压达到 TPS63802 的最小电压时，转换器停止工作，系统电压降至零。此参考设计包含放电时可用的自动 PFM 模式开关。

在此示波器图中，备用时间约为 105s。根据Equation6，备用电容器的电容值越大，备用时间越长。

GUID-8ADB1228-089B-49D6-82A9-A194888B04F3-low.png图 3-3 备用运行
