3.3.3 热耗散

对于大的电容性负载，必须考虑限流期间智能高侧开关中的散热问题。当电容器处于充电状态时，智能高侧开关通过调节智能高侧开关内部 MOSFET 的栅极电压来限制 IINRUSH。

让我们回看Equation25，了解为电容器充电的情况。

Equation19. GUID-20200811-CA0I-VQ8B-D2CF-4XWGNV1HPJWS-low.png

对于调节常数 IINRUSH，电容器需要具有恒定的 dVCAP/dT。这表示电容器上的电压必须线性增加，而不是在没有电流限制的情况下发生近乎瞬时的电压增加。施加在电容器上的电压为 VCAP，如Equation20 所示。

Equation20. GUID-20200811-CA0I-HNB9-3Q8G-9L8XZWSL8MSS-low.png

对于恒定的 VSUPPLY，Equation20 表明，如果 VCAP 线性增加，则 VDS 必须与 VCAP 反向并线性减少。因此，对于恒流电容充电，智能高侧开关 VDS 一开始等于 VSUPPLY，然后下降到零，而 VCAP 同时增加，直至达到 VSUPPLY。图 3-11 展示了这种行为，其中，TPS2H160-Q1 将大型 (470µF) 电容性负载驱动至 24V，将电流限制在 500mA。

GUID-F6A8F8AE-7A74-4638-9EDE-EAAB109BBF30-low.gif图 3-11 电容充电时的 VDS

我们可以看到，在电容上的 OUT1 电压从 0V 线性增加到 24V 而 VDS 反向从电源电压缓慢下降到 0V 的过程中，智能高侧开关将输出电流限制在 500mA。

在此充电期间，智能高侧开关中的功率耗散 PDIS 通过Equation21 计算得出。

Equation21. GUID-20200811-CA0I-VR2P-9K5N-LSHHGRKZWWXV-low.png

电流现在受到限制，不再是未经检查的浪涌电流，因此，公式现在将采纳 ILIM 而不是 IINRUSH。ILIM 是常数且初始状态下的 VDS = VSUPPLY，因此，峰值功率耗散出现在脉冲开始时，由Equation22 计算得出。

Equation22. GUID-20200811-CA0I-BT7K-R0SH-HWZ0JJFN4VQ5-low.png

当电容器充满电时，VDS ≈ 0，因此 PDIS ≈ 0。对于初步近似计算而言，这意味着充电期间的平均功率耗散可根据Equation23 计算得出。

Equation23. GUID-20200811-CA0I-3H7Q-X1QN-X6HJH4LLC7JC-low.png

该平均耗散将在与充电周期等同的时间段内发生，而这个周期可根据Equation24 计算得出。

Equation24. GUID-20200811-CA0I-V6P2-MGZW-JCKNG1TDTLTX-low.png

在图 3-11 中，我们看到峰值功率耗散为 24V × 500mA = 12W，平均耗散为 6W，充电时间为 22.9ms。为了可靠运行，FET 必须能够在充电时间内耗散掉该热量。

让我们看看当电流限值增加到 1A 时，图 3-12 中会发生什么情况。

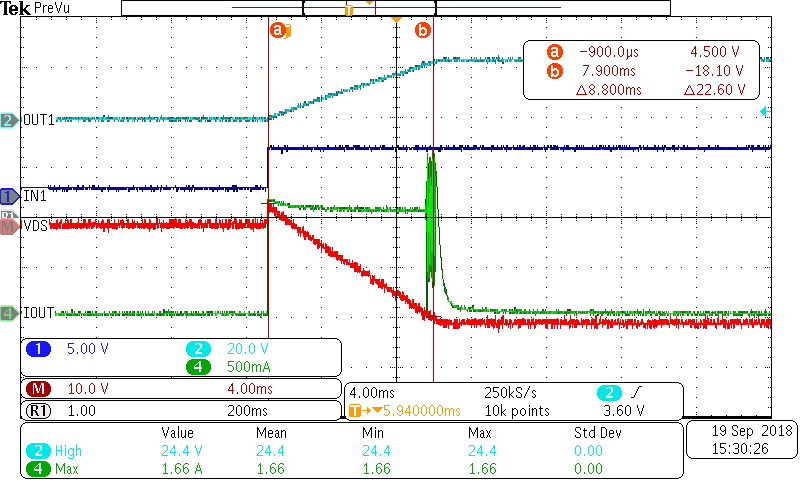

GUID-78DCD712-9F98-48D5-AF15-89E8E81B0A79-low.gif图 3-12 TPS2H160-Q1 在 1A 电流下充电

峰值功率耗散增加到 24W，平均耗散增加到 12W，但充电时间减少到 8.8ms。较高的电流限值意味着较高的峰值功率耗散以及较短的脉冲，而较低的电流限值则意味着较长时间的低峰值耗散。
