4.5 多功能性能提升计算引擎 (CLA)

许多 C2000 器件都有一个 CLA（控制律加速器），其运行频率与 C28x CPU 相同，可以通过两种不同方式来实现实时应用目标。

  • CLA 执行完整信号链 - CLA 独立于 C28x CPU 执行，释放 C28x CPU 以用于其他活动，并有效地将可用 MIP 加倍。
  • C28x CPU 将计算转移到 CLA - 并行性通过减少采样到输出的响应时间以实现更好的执行性能。
GUID-20211129-SS0I-X1GZ-M4KX-MT5ZSS6P6KCV-low.png GUID-20211129-SS0I-HT67-3K9H-LNG0S7KNHQMC-low.png

* 如注释中所述，从 RAM 执行 F28004x 仅供参考。

CLA 仅从 RAM 运行，因此没有闪存执行数据点。

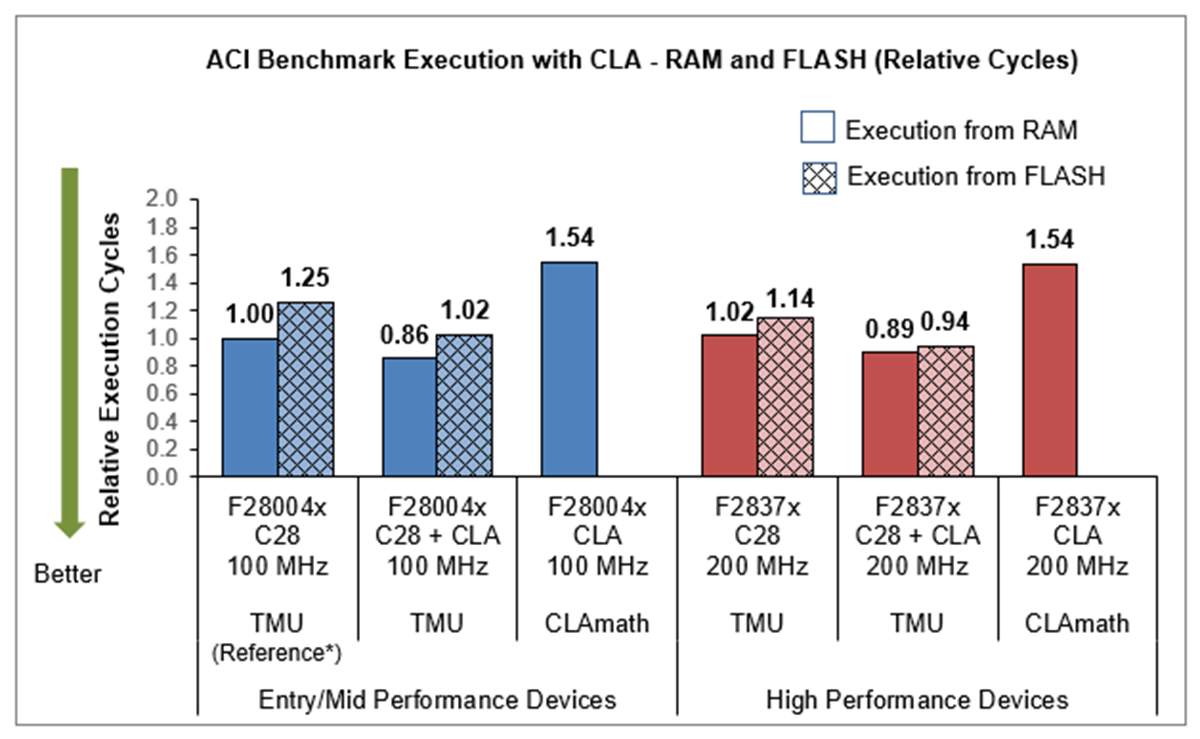

图 4-5 ACI 电机控制基准测试 CLA 执行（相对周期和相对时间）
