4.6 板级验证

在测试板上实现了采用 SEED 方法设计的 IEC 保护设计，以验证仿真结果。图 4-5 显示了测试板的电路板布局，其中测试板带有标准 TVS 元件（双向 ESD 保护二极管）和 MSP430 器件。四个 TVS 元件通过去耦电阻连接到四个 MSP430 I/O 接口引脚。TVS 元件放置在靠电路板 ESD 应力点的位置。在每个 TVS 器件与被测试的相应 MSP430 IC 引脚之间添加了一个阻值约为 18Ω 的去耦电阻。

将初级钳位（板载 TVS）和隔离阻抗应用于 MSP430 I/O 引脚。

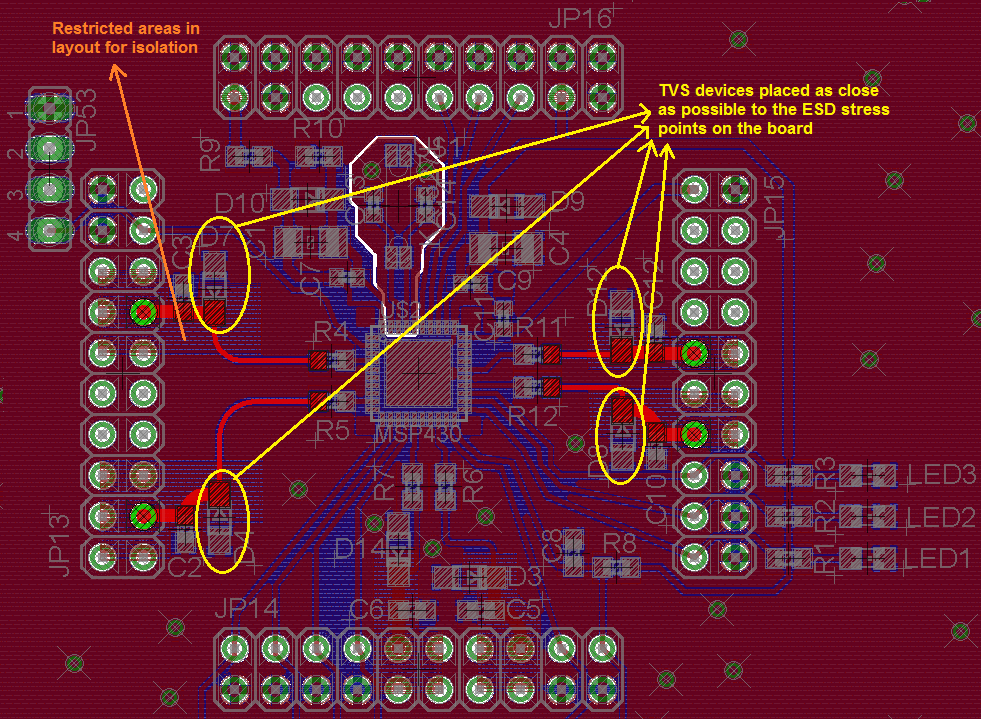

图 4-5 基于 MSP430 的测试板布局
注：

测试板布局包括与各个 TVS 元件并联的电容器的空间占用。这些电容器有助于限制由 IEC 脉冲的初始快速瞬态电流尖峰引起的电压。但在本例中的验证测试期间，未安装这些电容器。

在系统级 ESD 测试中，向连接 TVS 器件的引脚插头 JP13 和 JP15 上的引脚施加了 ESD 冲击（直接接触放电）。测试验证结果（在三个测试板上进行了测试）汇总如下：

  • 在高达 ±8kV IEC 脉冲下，未观察到器件闩锁现象
  • 在高达 ±2kV 的电压下，未观察到器件复位。
