5 系统级 ESD 保护 - 实际案例 2

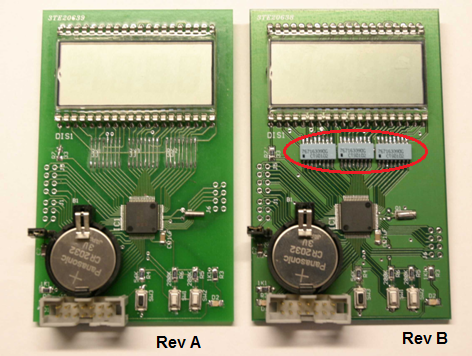

图 5-1 显示了两个基于 MSP430 的实时时钟 (RTC) 板。

左侧基于 MSP430 的 RTC Rev A 板采用了糟糕的布局技术（无 GND 层，位于 32kHz 晶体下方有布线），并且已知会引起系统级 ESD 问题，其中，板上的 MSP430 持续复位，当在 LCD 的顶部引脚上施加 1.5kV 和 3.0kV 的 ESD 脉冲时，有时会出现锁存现象。

为了提高系统级 ESD 稳健性，RTC Rev B 板（见右图）采用了良好的布局技术（与 Rev A 相比，接地层较大）并且在 LCD 信号线上串联了电阻阵列（用红色圆圈标明）。串联电阻限制了通过 LCD 信号到达器件的 ESD 电压，从而降低了系统级 ESD 故障的风险。

GUID-D658116F-5267-4C44-9DE6-4ABC52DA6C9B-low.png图 5-1 基于 MSP430 的实时时钟测试板

对于系统级 ESD 测试，使用 Keytek Minizap ESD 仿真器通过间接放电对 LCD 的顶部引脚施加高压 ESD 冲击，从而模拟人与设备之间的静电放电。表 5-1 列出了 Rev A 和 Rev B 板的测试记录，其中 Rev A 板的 LCD 信号布线上没有串联电阻，而 Rev B 板的 LCD 信号布线上带有串联电阻。

表 5-1 系统级 ESD 性能 - 实际案例 2 结果
Rev A 板
（无接地层）		 Rev B 板（带接地层）
串联电阻 0Ω 0Ω 39Ω 1kΩ
器件持续复位 1.5kV 2.5kV 2.5kV 3.5kV
器件闩锁 3.0kV 3.0kV 3.0kV >12kV

从表 5-1 的结果中可以清楚地看出，通过遵循良好的布局指南并在特定信号上添加额外的保护电路（如外部串联电阻器），将外部 ESD 能量耦合到系统或器件中，可以提高系统的 ESD 稳健性。特别是，增加 Rev B 板上串联电阻的值可以大大提高 ESD 的稳健性。也就是说，设备通过了系统级 ESD 测试，且在电压高达 12kV 时未发生器件闩锁。

注：

由于布局技术不良，Rev A 板出现了晶体时钟故障。在 Rev A 板上，可以注意到，数字信号布线位于 PCB 上的 32kHz 晶体下方。切换这些数字信号会导致 MSP430 片上振荡器生成的晶体时钟发生故障。Rev B 采用了良好的布局技术，因此未出现此故障（也就是说，晶体布局下方没有布线）。更多有关晶体布局注意事项的信息，请参阅应用报告《MSP430 32kHz 晶体振荡器》 [11]。
