6.2 使用 1.5 mm 镀层时的计数和变化百分比分析，建议 = 合理

Section 6.1 中的示例使用了 CAPTIVATE-BSWP 感应面板，此面板是为 1.5 mm 的镀层而设计的，它的镀层厚度为 7.5 mm。该示例展示了较差的设计裕度和 SNR 情况。可通过两种方式提高此 SNR：

  • 减小电极寄生电容 Cp
  • 增大触控电容 Ct

减小镀层厚度会使触控电容 Ct 增大，这样的话，触摸导致的电容变化百分比会变得更大。对于 1.5 mm 的镀层，计数现在的变化是 1490 - 690 = 800 个计数，信号“S”从 0.82% 的电容变化提高到非常理想的 7.8%（请参阅Figure 12 和Figure 13）。

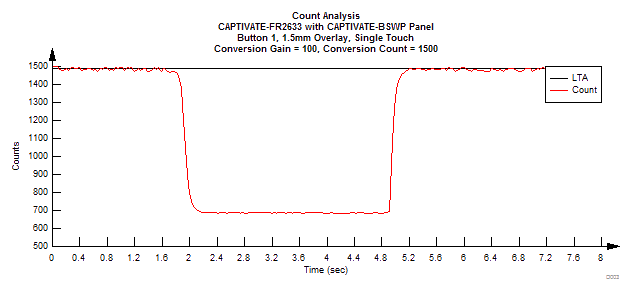

D003_SLAA843.gifFigure 12. 使用 1.5 mm 镀层时的计数分析

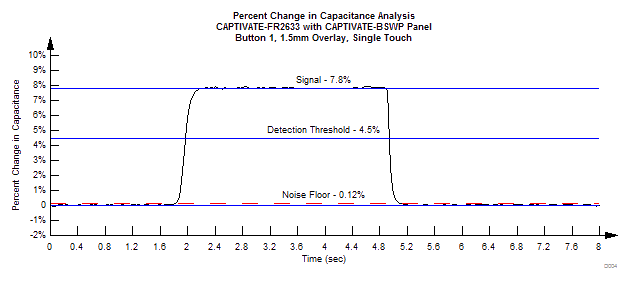

D004_SLAA843.gifFigure 13. 使用 1.5 mm 镀层时的变化百分比分析

可以使用Equation 13 计算出此配置的 SNR。

Equation 13. SNR = S N = 7 .8 % 0 .12 % =65 :1

Figure 13 表明阈值 (Th) = 4.5%。根据Table 4，0°C 工作温度下的最小建议阈值是 0.9%，此设计的阈值 (Th) 是最小建议值的 5 倍。这意味着如果将该示例设计为在低至 0°C 的温度下运行，则 SNR 分析工具会给出“合理”的建议。

Equation 14 计算了该示例中的 Min。在该示例中，4.38% 的 Min 也是Table 4 中所示的最小建议裕度（输入）(Min) 0.83% 的 5 倍。这意味着如果将该示例设计为在低至 0°C 的温度下运行，则 SNR 分析工具会给出“合理”的建议。

Equation 14. M in = Th - N =4 0.5 % -0 0.12 % =4 0.38 %

Equation 15 计算了计数。这是触摸期间的最低变化百分比与检测阈值之间的差异。

Equation 15. M out = S low - Th =7 0.7 % - 4.5% =3 .2 %

这表明，将镀层厚度减小 5 倍可以将 SNR 提高将近 10 倍。
