3 术语

本节定义并说明了要更详细评估可靠性和稳健性时需要了解的关键术语。

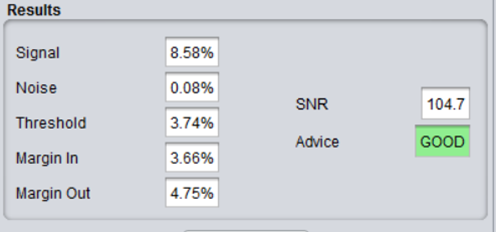

result_tab.pngFigure 4. 结果

  • 信号 (S)
  • 噪声 (N)
  • 阈值 (Th)
  • 裕度（输入）(Min)
  • 裕度（输出）(Mout)
  • SNR（信噪比）
  • 建议

NOTE

电容变化百分比：为分析电容式触控 SNR 和设计裕度而选择的单位是电容变化百分比。电容式触控感应是通过测量现有但未知的电极电容随时间的相对变化而得出的。因此，用变化百分比来衡量是最直接的。这一视角的另一个好处是完全摆脱了对转换设置的依赖。过滤的计数和 LTA 值可能因转换设置和其他因素而异，但电容变化百分比取决于电气硬件 (PCB) 和机械硬件（镀层材料）。因此，电容变化百分比可以用于除比值（例如 SNR）以外的所有参数。对于给定的过滤计数、LTA 和转换增益值，可以轻松使用Equation 1 中的关系计算出电容变化百分比。
Equation 1. ∆ C x = ConversIon_GaIn Count - ConversIon_GaIn LTA ×100 %
