7.1.3 VREF

与 F2xx 不同，FR4xx 在 PMM 模块中包含一个 VREF 生成块和一个高精度带隙，用于低功耗应用。此系列生成两个电压基准以供内部 (1.5V VREF) 和外部使用 (1.2V VREF)（请参阅图 7-2）。

1.5V VREF 连接到 ADC 模块，可用作 ADC 的基准电压。它还在内部连接到 ADC 通道 13。因此，可使用 ADC 采样 1.5V VREF（将 DVCC 设置为 ADC 基准）来监控 DVCC 电压，而无需任何外部组件的支持。相关详细信息，请参阅器件特定数据表中的“电源管理模块 (PMM)”部分和“片上基准电压”部分。

当选择一个引脚上的 ADC 通道来发挥作用时，可对 1.2V VREF 进行缓冲并将其输出到该引脚。若要确定哪个引脚能够输出 1.2V 基准，请参阅器件特定数据表。1.2V VREF 具有 1mA 的驱动能力（请参阅图 7-2）。更多详细信息，请参阅《MSP430FR4xx 和 MSP430FR2xx 系列用户指南》中的 PMM 和 ADC 章节。

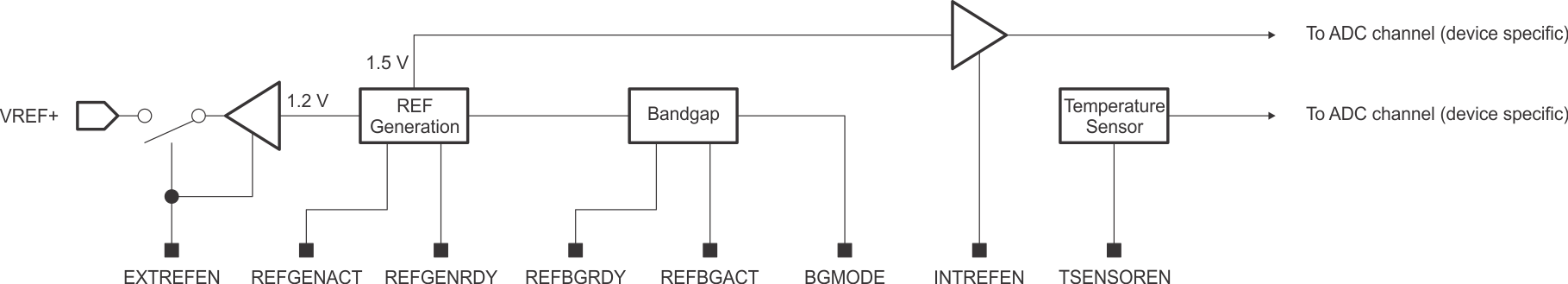

GUID-C658A627-3C29-479C-9375-9BC2893596EB-low.gif图 7-2 VREF 生成方框图
