7.3.10.1 电流检测放大器操作

该器件上的 SOx 引脚输出的模拟电压与低侧 FET (IOUTx) 中流动的电流和增益设置 (GCSA) 的乘积成比例。增益设置可在四个不同级别之间调节，可通过 GAIN 引脚（硬件器件型号）或 CSA_GAIN 位（SPI 或 tSPI 器件型号）设置这些级别。

图 7-28 显示了电流检测放大器的内部架构。电流检测是通过器件的每个低侧 FET 上的检测 FET 实施的。该电流信息转换为一个电压，进而根据 CSAREF 引脚上的电压 (VREF) 和增益设置在 SOx 引脚上生成 CSA 输出电压。CSA 输出电压可使用方程式 15 计算

方程式 2. SOx= VREF2±(GCSA×IOUTx)
DRV8311-Q1 集成电流检测放大器图 7-28 集成电流检测放大器

图 7-29 和图 7-30 显示了放大器工作范围的详细信息。在双向运行中，0V 输入的放大器输出设置为 VREF/2。差分输入的任何变化都会导致输出与 GCSA 因子的乘积发生相应的变化。放大器有一个定义的线性区域，在该区域内放大器可以保持运行。

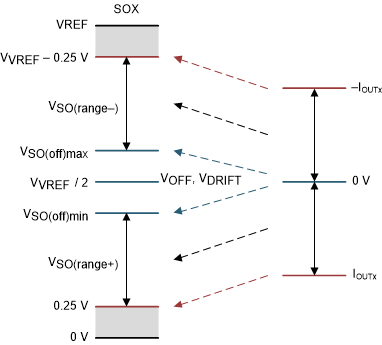

DRV8311-Q1 双向电流检测输出图 7-29 双向电流检测输出

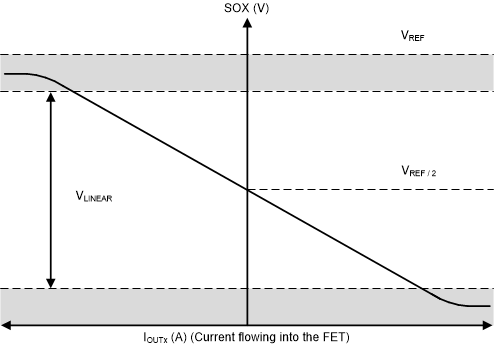

DRV8311-Q1 双向电流检测区域图 7-30 双向电流检测区域
注： 电流检测放大器使用在 CSAREF 引脚上提供的外部电压基准 (VREF)。
