7.3.11.3.1 OCP 锁存关断 (OCP_MODE = 010b)

在该模式下发生 OCP 事件后，所有 MOSFET 都被禁用，并且 nFAULT 引脚被驱动至低电平。FAULT、OCP 和相应的 FET OCP 位在 SPI 寄存器中被锁存为高电平。OCP 条件清除并通过 CLR_FLT 位或 nSLEEP 复位脉冲 (tRST) 发出清除故障命令后，将再次开始正常运行（驱动器运行，FAULT、OCP 和相应 FET 的 OCP 位清零且释放 nFAULT 引脚）。

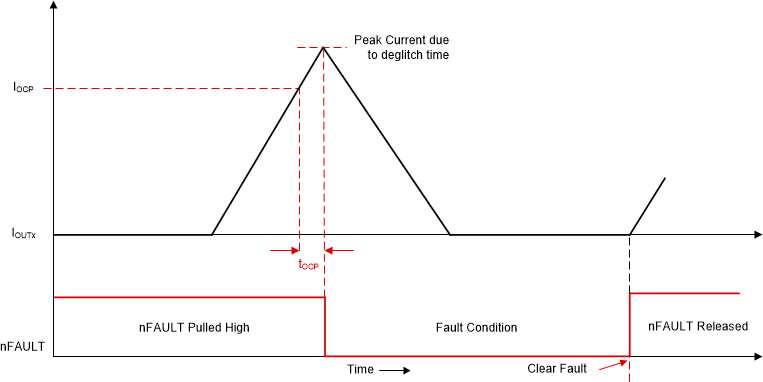

DRV8311-Q1 过流保护 - 锁存关断模式图 7-32 过流保护 - 锁存关断模式
