7.3.11.1 VM 电源欠压锁定 (NPOR)

如果在任何时候 VM 引脚上的输入电源电压降至低于 VUVLO 阈值（VM UVLO 下降阈值），所有集成式 FET、驱动器电荷泵和数字逻辑控制器都会被禁用，如图 7-31 所示。消除 VM 欠压条件后，将恢复正常运行（驱动器运行）。一旦器件假定 VM，器件状态 (DEV_STS1) 寄存器中的 NPOR 位就会复位并锁存为低电平。NPOR 位会保持复位状态，直到通过 CLR_FLT 位或 nSLEEP 引脚复位脉冲 (tRST) 将其清除为止。

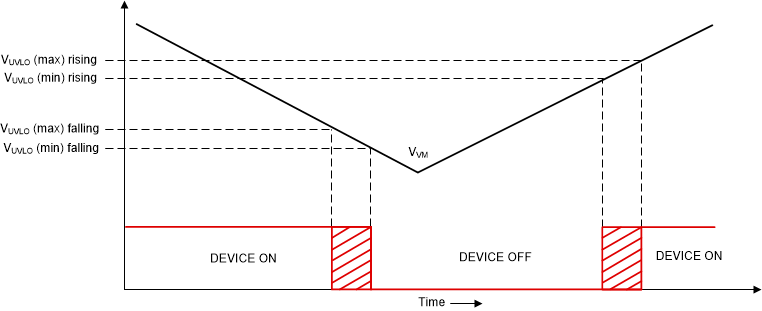

DRV8311-Q1 VM 电源欠压锁定图 7-31 VM 电源欠压锁定
