8.14 模块标识

图 8-3 和图 8-4 显示 SimpleLink™ CC3235MODx 模块的标识。

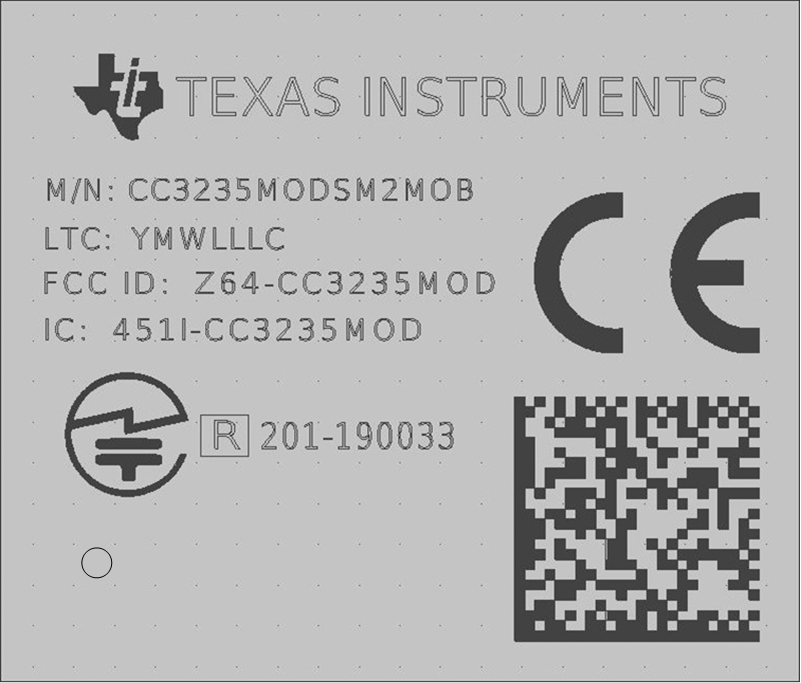

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODS 模块标识图 8-3 CC3235MODS 模块标识

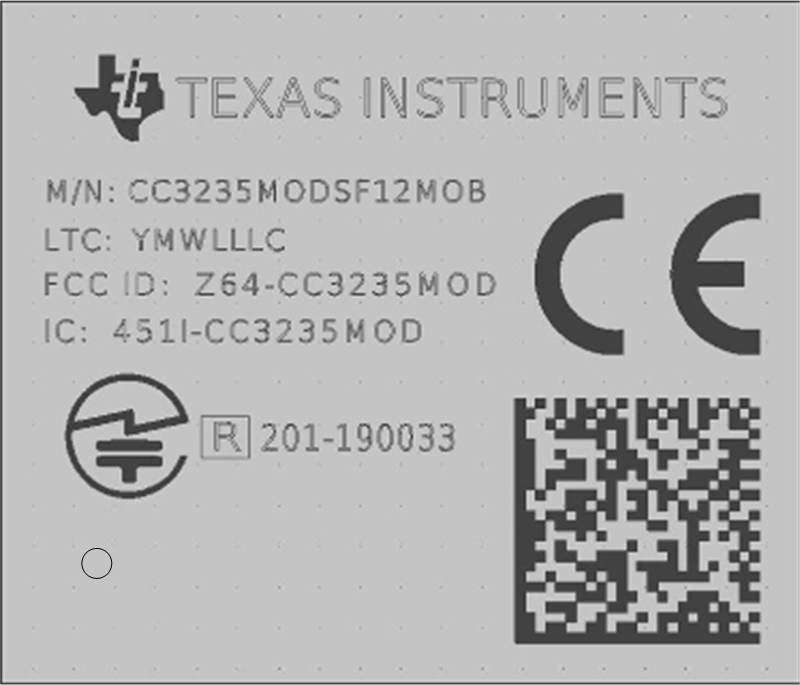

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODSF 模块标识图 8-4 CC3235MODSF 模块标识



图 8-5 和图 8-6 显示 SimpleLink™ CC3235MODAx 模块的标识。



CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODAS 模块标识图 8-5 CC3235MODAS 模块标识
CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODASF 模块标识图 8-6 CC3235MODASF 模块标识

表 8-7 列出了 CC3235MODx 和 CC3235MODAx 模块标识。

表 8-7 模块说明
标识说明
CC3235MODSM2MOB型号
CC3235MODSF12MOB
CC3235MODASM2MON型号
CC3235MODASF12MON
YMWLLLCLTC（批次追踪代码）：
  • Y = 年
  • M = 月
  • WLLLC = 保留供内部使用
Z64-CC3235MODFCC ID：单模块 FCC 授权 ID
451I-CC3235MODIC：单模块 IC 授权 ID
CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF MIC 符合性标志
CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF MIC ID：模块化 MIC 授权 ID
CECE 符合性标志
