9.3.2.2 传输线注意事项

来自模块的射频信号使用接地共面波导 (CPW-G) 结构路由到天线。CPW-G 结构为射频线路提供更大程度的隔离和更好的屏蔽。除了 L1 层的接地外，沿线路放置 GND 过孔也可提供额外的屏蔽。

图 9-7所示为具有临界尺寸的共面波导的横截面。

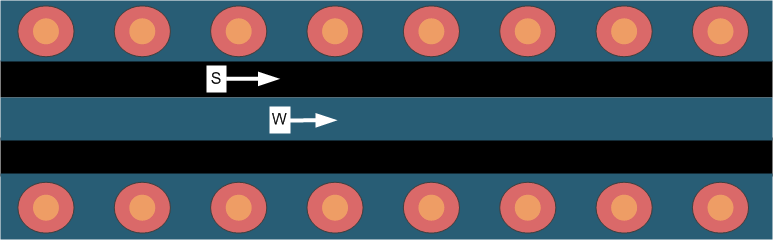

图 9-8 所示为接地共面波导和过孔拼接的俯视图。

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF 共面波导（横截面）图 9-7 共面波导（横截面）



CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF 接地共面波导和过孔拼接（俯视图）图 9-8 接地共面波导和过孔拼接（俯视图）

表 9-5 提供了针对 2 层 PCB 板的建议值，表 9-6 提供了针对 4 层 PCB 板的建议值。

表 9-5 针对 2 层 PCB 板的建议值（L1 至 L2 = 42.1mil）
参数值单位
W26mil
S5.5mil
H42.1mil
Er（FR-4 基板）4.2F/m



表 9-6 针对 4 层板的 PCB 建议值（L1 至 L2 = 16mil）
参数值单位
W21mil
S10mil
H16mil
Er（FR-4 基板）4.5F/m
