9.3.3 CC3235MODAx 射频布局建议

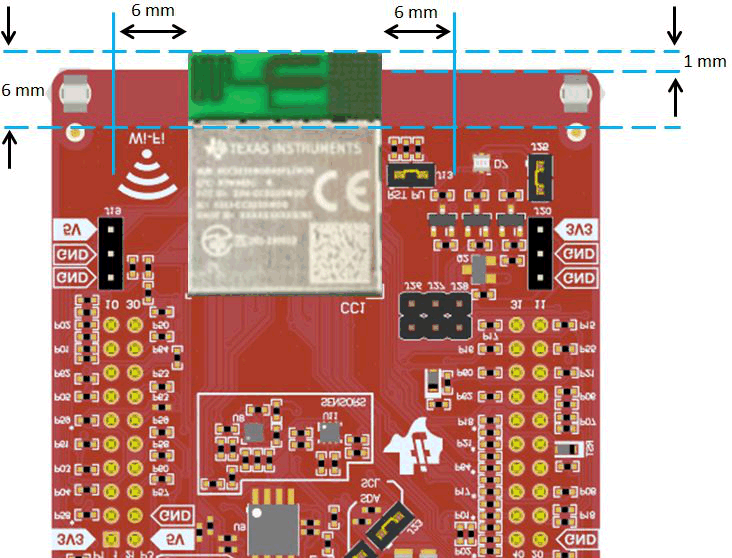

按照以下指南布置带集成天线的 CC3235MODAx 模块，如图 9-9 所示。

  • 模块必须从 PCB 边缘伸出 1mm。
  • 模块的每一层（无覆铜）都必须与模块放置左右两侧留有 6mm 的间隙。
  • 主 PCB 上的模块下方必须至少有一个接地基准平面。
CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODAx 布局指南图 9-9 CC3235MODAx 布局指南
