10.6 回流焊条件

  • 加热方法：传统对流或红外对流
  • 温度测量：在焊接部分使用热电偶 d = 0.1mm 至 0.2mm CA (K) 或 CC (T)，或等效方法
  • 焊锡膏成分：SAC305
  • 允许的回流焊次数：根据回流焊曲线为两次（请参阅图 10-1）
  • 温度曲线：根据温度曲线进行回流焊（请参阅
    图 10-1）
  • 峰值温度：260°C

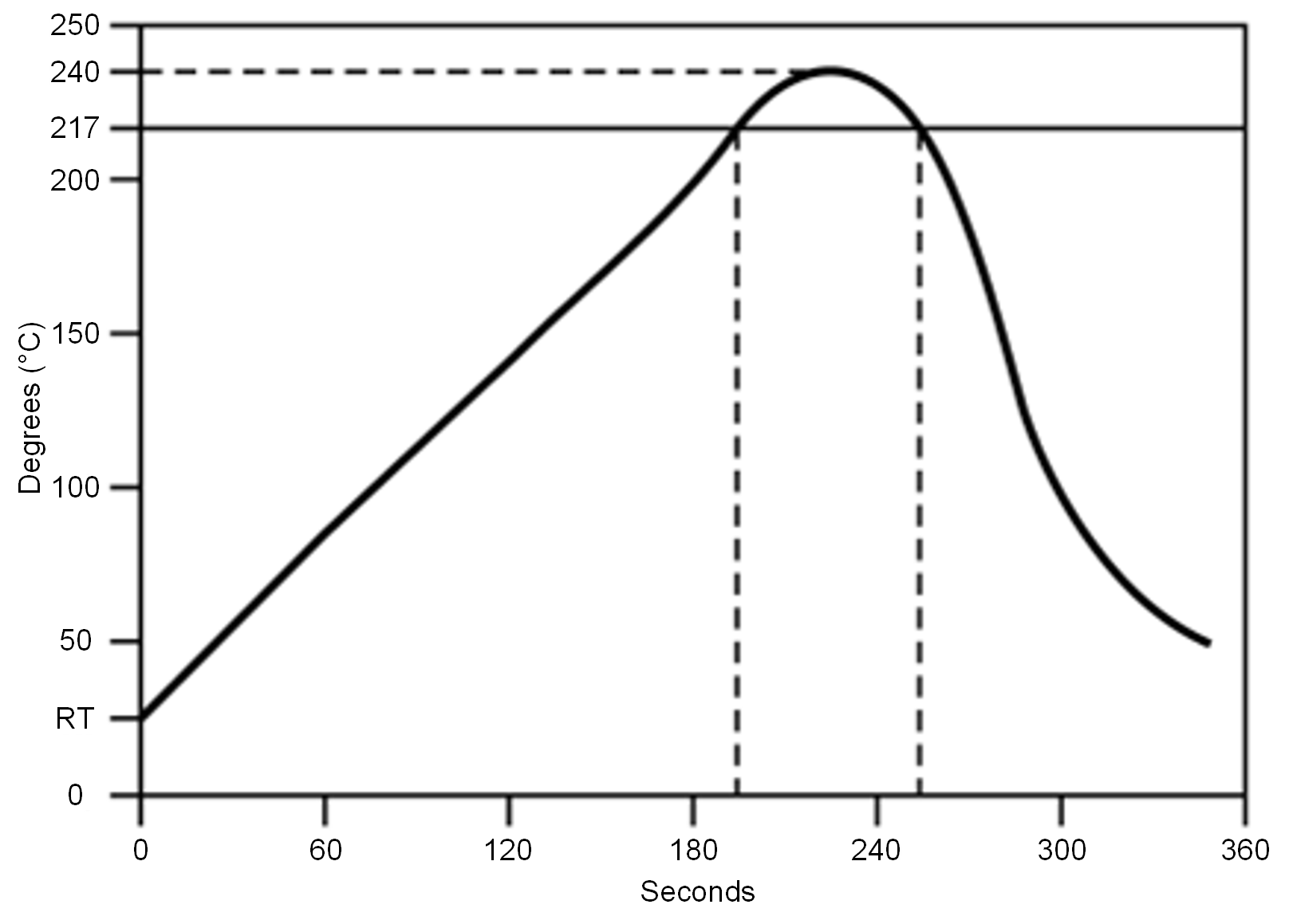

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF 用于评估元件（焊点处）焊料耐热性的温度曲线图 10-1 用于评估元件（焊点处）焊料耐热性的温度曲线
表 10-1 温度曲线
曲线元素对流或红外(1)
峰值温度范围235°C 至 240°C 典型值（260°C 最大值）
预热/浸温（150°C 至 200°C）60 至 120 秒
高于熔点的时间60 至 90 秒
5°C 到峰值温度的时间最长 30 秒
斜升< 3°C/秒
斜降< -6°C/秒
(1) 如需详细信息，请参考焊锡膏制造商的建议。



注：

TI 不建议在 SimpleLink™ 模块上使用保形涂层或类似材料。这种涂层会导致模块内部的焊接连接处出现局部应力，从而影响模块的可靠性。在模块组装到最终 PCB 的过程中应谨慎，避免模块内部出现异物。
