11.3 器件命名规则

为了指明产品开发周期所处的阶段，TI 为 CC3235MODx 和 CC3235MODAx 以及支持工具的器件型号分配了前缀（请参阅图 11-1）。

为了指明产品开发周期所处的阶段，TI 为所有微处理器 (MPU) 和支持工具的器件型号分配了前缀。每个器件都具有以下三个前缀中的其中一个：X、P 或 null（无前缀）（例如，CC3235MODx 和 CC3235MODAx）。德州仪器 (TI) 为其支持工具推荐使用三种可能的前缀指示符中的两个：TMDX 和 TMDS。这些前缀代表了产品开发的发展阶段，即从工程原型 (TMDX) 直到完全合格的生产器件和工具 (TMDS)。

器件开发进化流程：

    X试验器件不一定代表最终器件的电气规格，并且可能不使用生产封装流程。
    P原型器件不一定是最终的器件芯片，并且不一定符合最终电气规格。
    无完全合格的器件芯片的量产版本。



支持工具开发演变流程：

    TMDX还未经德州仪器 (TI) 完整内部质量测试的开发支持产品。
    TMDS完全合格的开发支持产品。

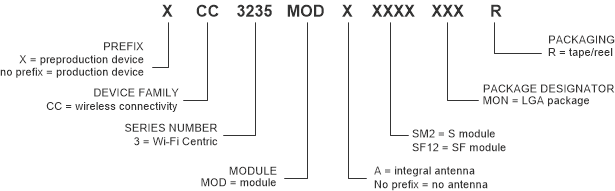

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODx 和 CC3235MODAx 模块命名规则图 11-1 CC3235MODx 和 CC3235MODAx 模块命名规则



如需 CC3235MODx 和 CC3235MODAx 器件（采用 QFM 封装类型）的可订购器件型号，请参阅节 13.2、访问 ti.com.cn 或联系您的 TI 销售代表。
