7.4.3 系统状态和故障状态机

下方是系统状态顺序的概览：

状态转换图从 UCC256303 的未通电状态开始。当 PFC 输出电压达到特定电平时，LLC 打开。在 LLC 开始运行前，LO 引脚保持高电平，将 LLC 桥的 HS 节点拉到低电平，使得 HB 和 HS 引脚之间的电容器通过自举二极管从 VCC 充电。UCC256303 将在特定的时间内保持 CHARGE_BOOT 状态，确保引导电容器完全充满电。当负载降低到低于特定电平时，LLC 以突发模式运行

UCC256303 遇到故障状况将导致运行停止，或在特定的时间段内暂停，随后自动重新启动。这是为了确保当存在持久性故障状况时，不会因为企图反复重新启动而导致 UCC256303 或功率转换器温度继续升高。

UCC256303 sysblock_slusd49.gifFigure 38. 系统状态和故障状态机方框图

Table 1 汇总了Figure 38 的输入和输出

Table 1. 系统状态和故障状态机块输入和输出

信号名称 I/O 说明
OVP I 输出过压故障
OTP I 过热故障
OCP1 I 峰值电流故障
OCP2 I 具有 2ms 计时器的平均电流故障
OCP3 I 具有 50ms 计时器的平均电流故障
BLKStart I Bulk 电压超出启动阈值
BLKStop I Bulk 电压低于停止阈值
BLKOV I 恒压过压故障
RVCCUVLO I RVCC UVLO 故障
VCCStartSwitching I VCC 超出启动开关阈值（该阈值在自偏置模式和外部偏置模式中不相同）
ACZeroCrossing I 检测到交流过零
FBLessThanBMT I FBReplica 电压低于突发模式阈值
WaveGenEn O 波形发生器启用
RVCCEn O RVCC 启用
SSEn O 软启动启用

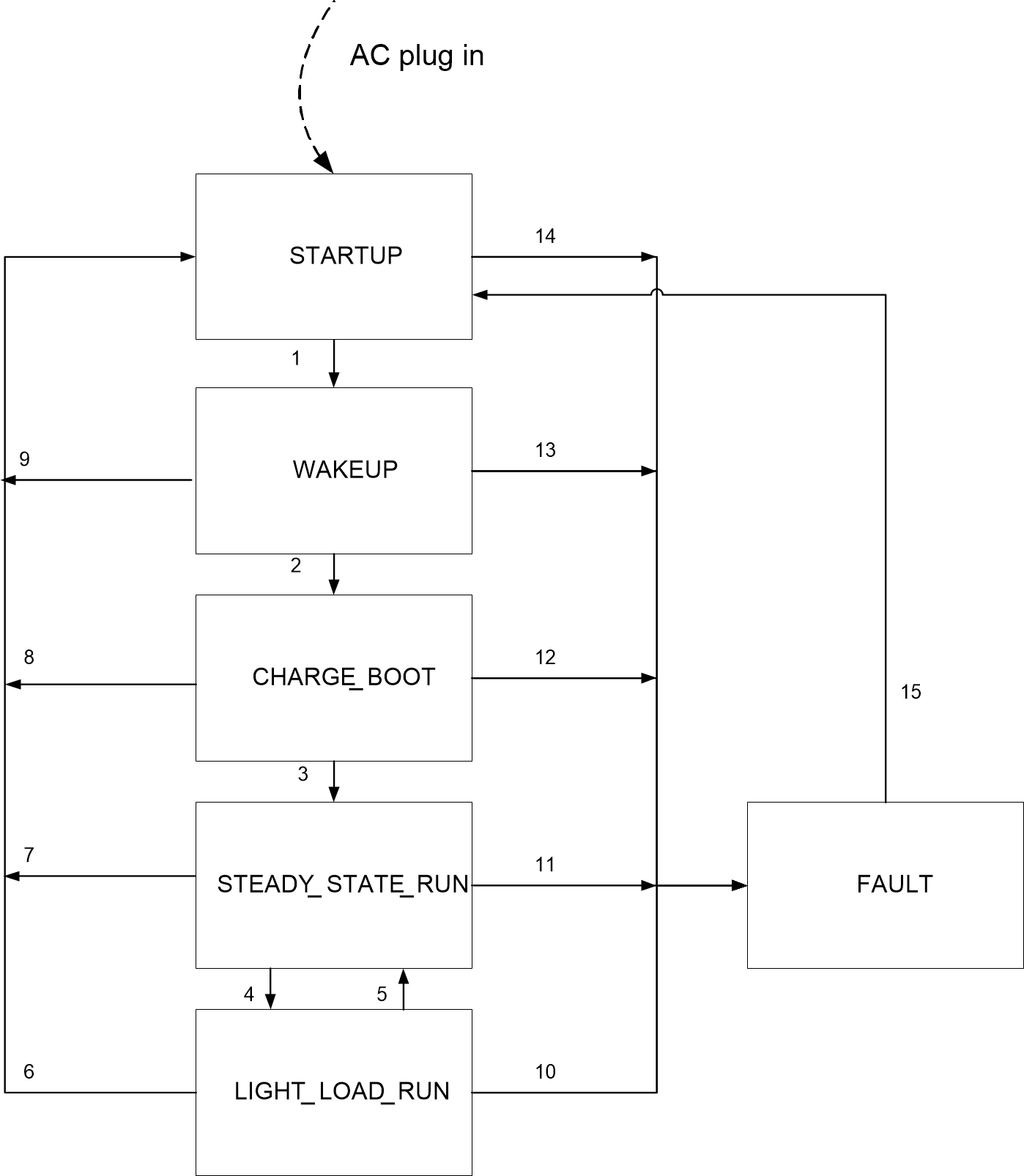

Figure 39 中显示了状态机， 而 下表提供了状态和状态转换条件的说明。

UCC256303 sysstate_slusd49.gifFigure 39. 系统状态和故障状态机

Table 2. 系统状态和故障状态机中的状态

状态 输出状态 说明
STARTUP WaveGenEn = 0
RVCCEn = 1
SSEn = 0		 这是上电复位 (POR) 后的第一个状态。当 VCC 变得高于 VCCstartswitching 阈值时，稳压 RVCC 将打开，以允许内部电路加载修整设置和启动。
WAKEUP WaveGenEn = 0
RVCCEn = 1
SSEn = 0 		当 BLK 电压达到 BLKStart 电平时，系统进入 WAKEUP 状态并连续 150us 停留在 WAKEUP 状态，以便唤醒模拟电路。
CHARGE_BOOT WaveGenEn = 0
RVCCEn = 1
SSEn = 0 		在该状态中，在特定的时间段内打开低侧开关，给 BOOT 电容器充电。
STEADY_STATE_RUN WaveGenEn = 1
RVCCEn = 1
V SSEn = 1 		在该状态中，波形发生器启用。软启动模块启用。LLC 开始软启动。软启动完成后，系统进入正常运行。
LIGHT_LOAD_RUN WaveGenEn = 1
RVCCEn = 1
SSEn = 1 		在正常运行过程中，如果 FBReplica 低于突发模式阈值，则系统进入 LIGHT_LOAD_RUN 模式。FBLessThanBMT 时间计数。如果时间超过 200ms，被视为故障，应重启系统。
FAULT WaveGenEn = 0
RVCCEn = 0
SSEn = 0 		出现任何故障状况后，系统进入故障状态，并等待 1s 后重启。1s 计时器允许系统冷却，防止在发生持久性故障时频繁重复启动。

Table 3. 系统状态和故障状态机状态转换条件

状态转换条件 说明
1 系统准备就绪（修整负载完成）
VCCStartSwitching = 1
BLKStart = 1
BLKStop = 0
BLKOV = 0
RVCCUVLO = 0
2 BLKStart = 1
BLKStop = 0
BLKOV = 0
RVCCUVLO = 0
FBLessThanBMT = 0
3 电荷引导完成
4 FBLessThanBMT = 1
5 FBLessThanBMT = 0
6 VCCStartSwitching = 0 或 FBLessThanBMT 超时
7 VCCStartSwitching = 0
8 VCCStartSwitching = 0 或 BLKOV = 1
9 VCCStartSwitching = 0 或 BLKOV = 1
10 OTP = 1 或 BLKOV = 1 或
BLKStop = 1 或 OVP 或 OCP1 或 OCP2 超时或
OCP3 超时或 RVCCUVLO = 1
11 OTP = 1 或 BLKOV = 1 或
BLKStop = 1 或 OVP 或 OCP1 或 OCP2 超时或
OCP3 超时或 RVCCUVLO = 1
12 OTP = 1
13 OTP = 1
14 OTP = 1
15 1s 暂停超时

Figure 40 仅显示最常使用的状态转换（假定在启动状态期间无故障，因此时序图中涵盖了所有状态）。根据具体的状态机，可能发生许多不同的状态转换方式，但在本部分未涉及。

Figure 40 中显示了正常的启动过程。系统进入正常运行，然后出现故障（OCP、OVP 或 OTP）。

NOTE

OCP1 和 OVP 是快速故障，最先在波形发生器状态机中处理。

系统配置为在 1s 暂停时间后重启。

UCC256303 timing_slusd49.gifFigure 40. 系统状态和故障时序图
