i2097


DSS：禁用连接到重叠区的层可能会导致下一帧期间出现同步丢失

详细信息：

禁用连接到重叠区（它将 DSS_VID_ATTRIBUTESx[0] ENABLE 从 1 切换到 0）的层（例如 VID1）可能会导致下一帧期间出现同步丢失。同步丢失可能导致出现损坏帧或空白帧（该帧期间从 DSS 发出的所有像素数据为 0x0）。同步丢失出现与否取决于设置和禁用该层有关的 GO 位的时序（即 DSS_VP_CONTROL[5] GOBIT 为 1）。如果“禁用层” MMR 写入操作和“设置 GO 位” MMR 写入操作发生在同一帧边界之内，同步丢失不会发生。如果这些操作跨越帧边界发生，则会发生同步丢失（对于一个帧）。设置 GO 位后，该设计将从下一帧开始自动恢复并恢复正常运行，请参见图 3-1。

错误条件图 3-1 错误条件

权变措施：

有一种简单的软件权变措施。在该权变措施中，在禁用重叠区上的层之前，该层会移动到重叠区的“不可见”区域（例如：DSS_OVR_ATTRIBUTES_x[17-6] POSX = max_value_of_posx 或 DSS_OVR_ATTRIBUTES_x[30-19] POSY = max_value_of_posy）。这就避免了禁用层时发生同步丢失。

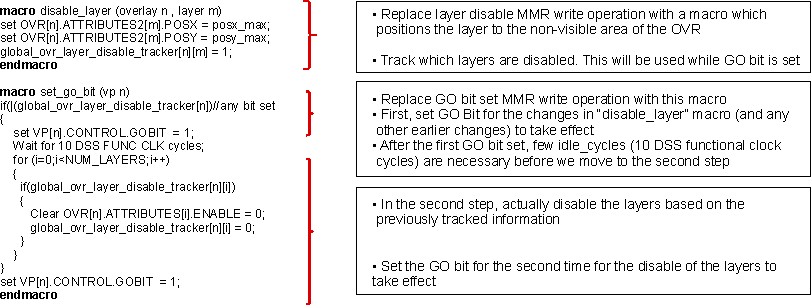

示例软件权变措施的伪代码如图 3-2 所示。在这种情况下，常规的“禁用层” MMR 写入操作和“设置 GO 位设置” MMR 写入操作被执行软件权变措施的宏取代。

权变措施伪代码图 3-2 权变措施伪代码
