3.3.1 通过 WEBENCH Power Designer 设计 TPS54218

图 3-13 展示了用于评估输出电压为 3.3V、200mA 的 TPS54218 的 WEBENCH® 设计。借助 WEBENCH® Power Designer 工具，用户能够对所选产品的实时数据（效率、瞬态响应、启动等）进行仿真，并支持导出 Altium 文件以完成电路板设计。

TIDA-010269 使用 TPS54218 的 WEBENCH 设计图 3-13 使用 TPS54218 的 WEBENCH® 设计

对于超声电源设计，选择 TPS54218 为 FPGA 和 AFE 的低电压供电。由于整体设计的尺寸是一个考虑因素，因此需考虑使用模块化设计。整个系统的效率通过比较功率模块与 DC/DC 转换器（内部电感与外部电感）之间的差异进行了评估。DC/DC 转换器设计 (TPS54218) 通过增大电感值提供了更多的灵活性，从而提高了效率。

在比较不同电感值如何影响降压转换器效率时，评估了两种不同电感值的 TPS54218。在 图 3-14 中，使用负载生成器测试了两种不同电感值（2.2μH 与 33μH）的 TPS54218 效率。在轻负载条件下，与 2.2μH 设计相比，33μH 电感器的效率要高得多。这是由于电感的交流传导损耗降低了设计的效率。接下来是低压电源设计，我们选择了 33μH 电感器来提高效率。

TIDA-010269 TPS54218 效率（2.2μH 与 33μH 比较）图 3-14 TPS54218 效率（2.2μH 与 33μH 比较）

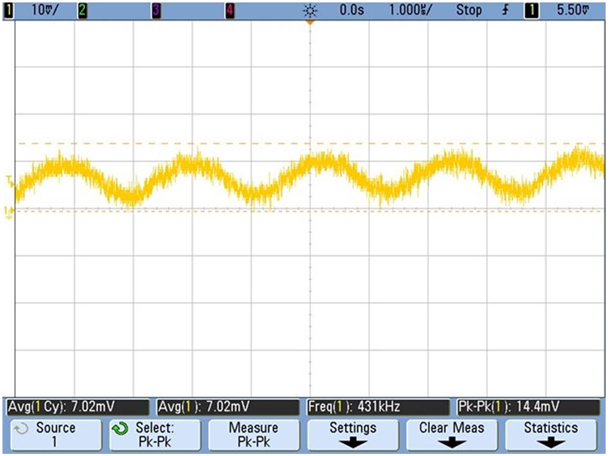

TIDA-010269 TPS54218 2V 电源输出电压纹波图 3-15 TPS54218 2V 电源输出电压纹波

图 3-15 展示了 TPS54218 的 2V 电源输出电压纹波。测得的峰值到峰值纹波为 14.4mV。其余的低压电源的输出电压纹波均小于 10mV。
