2.10.1.1 OSPI

OSPI 闪存

LP-AM261 具有一个 64Mb、1.8V OSPI 闪存存储器器件 (MX25UW6445GXDQ00)，该器件连接至 AM261x MCU 的 OSPI0 接口。OSPI 闪存器件由 PMIC 的 1.8V LDO 输出供电。AM261x 可从闪存到这个与 OSPI0 相连的存储器器件上的二进制映像引导。

注： OSPI0 闪存复位存在已知限制，已在 LP-AM261上实施了解决方法。如需了解更多详情，请参阅节 6.2.2。

OSPI PSRAM

LP-AM261 具有一个 128Mb、1.8V PSRAM 存储器器件 (APS12808L-OBMX-BA)，该器件连接至 AM261x MCU 的 OSPI1 接口。OSPI PSRAM 由 PMIC 的 1.8V LDO 输出供电。AM261x 可以利用接口连接外部存储器。

注： AM261x 无法从连接到 OSPI1 的 PSRAM 器件引导。

OSPI 扩展连接器

AM261x OSPI1 信号布线可以选择路由至 30 引脚高密度连接器，以连接兼容的 OSPI 存储器附加电路板。表 2-17 详细说明了为了实现连接到扩展连接器的 OSPI1 布线路径，需要对电阻器进行的修改。

表 2-17 OSPI 扩展连接器电阻器修改
LP-AM261 Net DNI 电阻器 组装电阻器
EX_OSPI1_CLK R242 R245
EX_OSPI1_D0 R291 R286
EX_OSPI1_D1 R282 R276
EX_OSPI1_D2 R294 R289
EX_OSPI1_D3 R283 R277
EX_OSPI1_D4 R292 R287
EX_OSPI1_D5 R284 R278
EX_OSPI1_D6 R295 R290
EX_OSPI1_D7 R285 R279
EX_OSPI1_DQS R293 R288
EX_OSPI1_CSn0 R248 R243
EX_OSPI1_ECC_FAIL R249 R244
EX_OSPI1_RSTn R247 R241
LP-AM261 OSPI1 扩展连接器 - 电阻器图 2-13 OSPI1 扩展连接器 - 电阻器

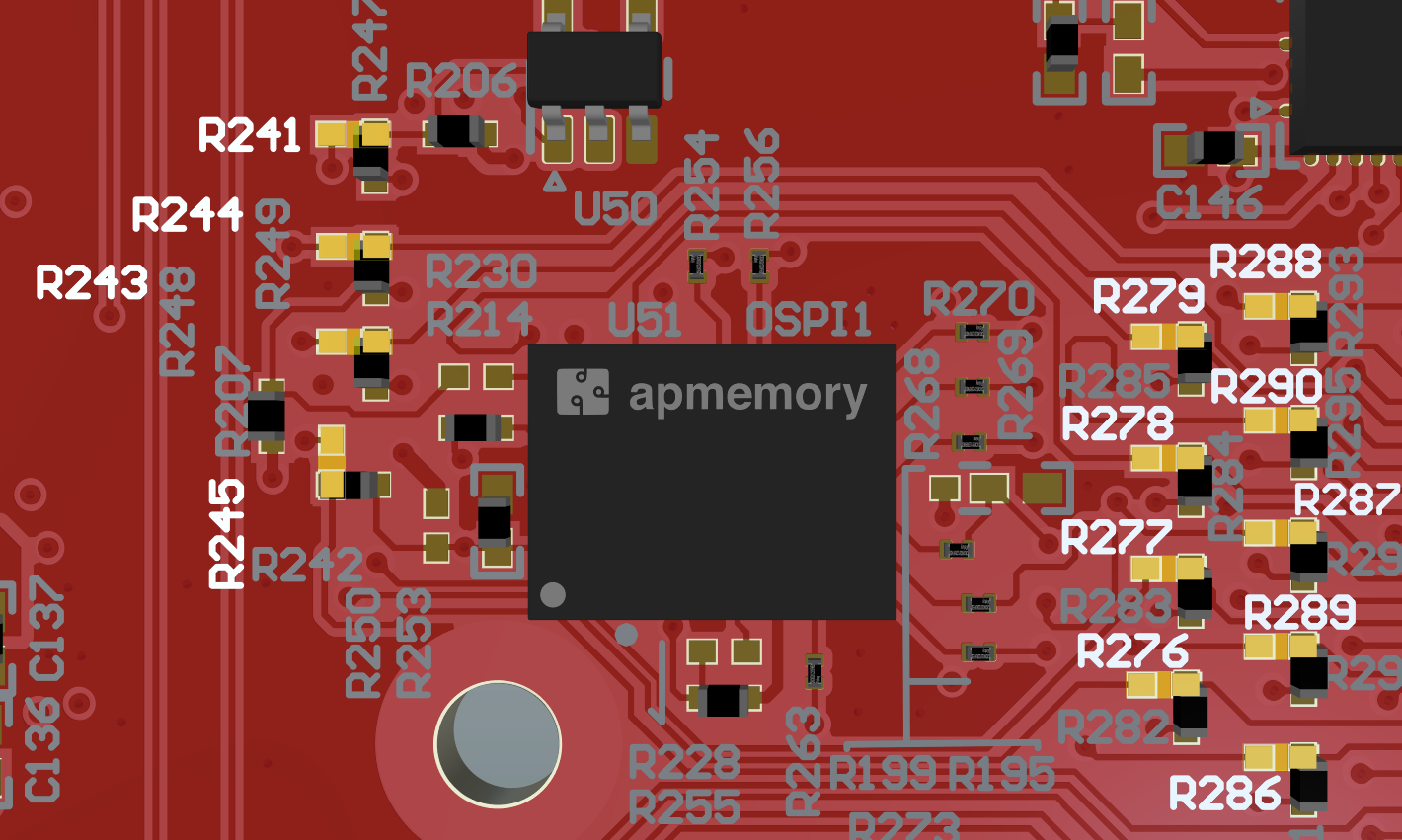

LP-AM261 OSPI1 扩展连接器 - 组装电阻器图 2-14 OSPI1 扩展连接器 - 组装电阻器
OSPI 扩展连接器的引脚排列可在节 2.3.1 OSPI 扩展连接器 中找到。
LP-AM261 LP-AM261 OSPI 接口图 2-15 LP-AM261 OSPI 接口
