3.4.3 300VDC 下的热性能

图 3-41 显示了 250W SC225 风扇电机负载下转速为 3480RPM (290Hz) 时的波形。该波形显示了以下内容：

  • 通道 1（蓝色）：U 相电压
  • 通道 2（浅蓝色）：3.3V 电压
  • 通道 3（紫色）：15V 电压
  • 通道 4（绿色）：U 相电流
TIDA-010273 250W、290Hz 条件下的电机相电流和电压波形图 3-41 250W、290Hz 条件下的电机相电流和电压波形

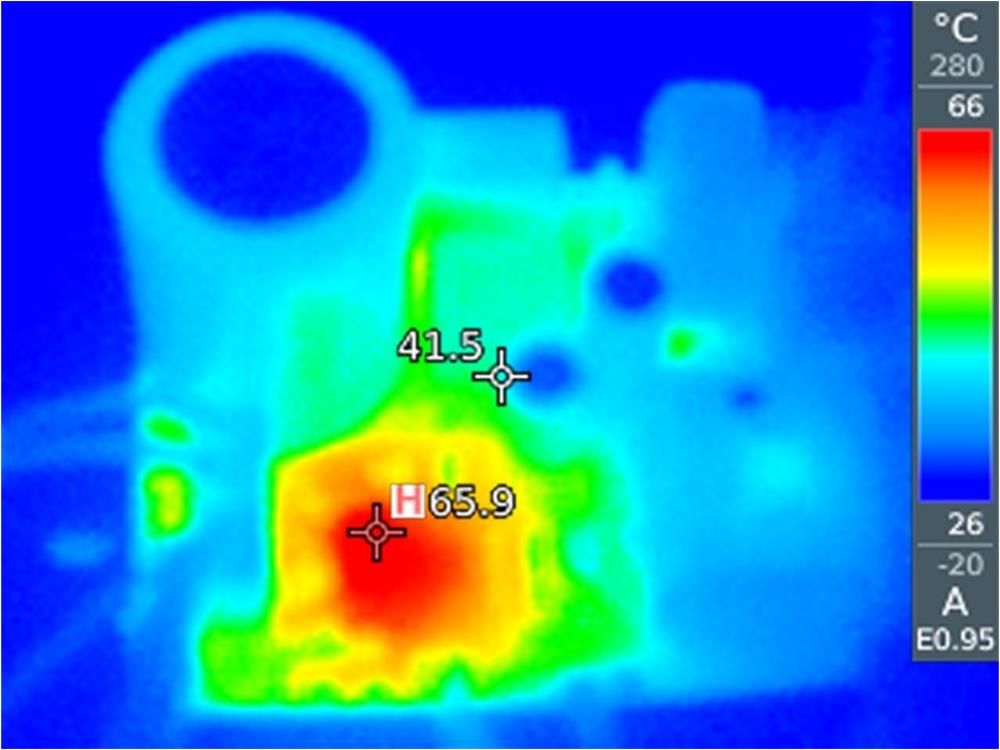

图 3-42 显示了在 250W、3480RPM (290Hz) 和 25C 环境温度下 DRV7308 的 41C 温升。虽然 GaN 具有效率高、损耗小的优点，但在 250W 功率等级下 GaN 仍有大约 2.5W 的功率损耗，而且由于没有散热器，DRV7308 只能通过覆铜来散热，因此温升与覆铜的尺寸有关。确保为 DRV7308 提供足够的覆铜。

TIDA-010273 300VDC、250W、290Hz 下的热性能图 3-42 300VDC、250W、290Hz 下的热性能
