6 AMC131M03EVM 操作

以下说明是将 AMC131M03EVM 连接到计算机和评估 AMC131M03 性能的分步指南：

  1. 将 AMC131M03EVM 连接到 PHI。按图 6-1 中所示安装两个螺钉。
  2. 使用提供的 USB 电缆将 PHI 连接到计算机。
    • PHI 上的 LED D5 亮起，表示 PHI 已通电
    • PHI 上的 LED D1 和 D2 开始闪烁，表示 PHI 已启动并与 PC 进行通信；图 6-1 显示了相关 LED 指示灯

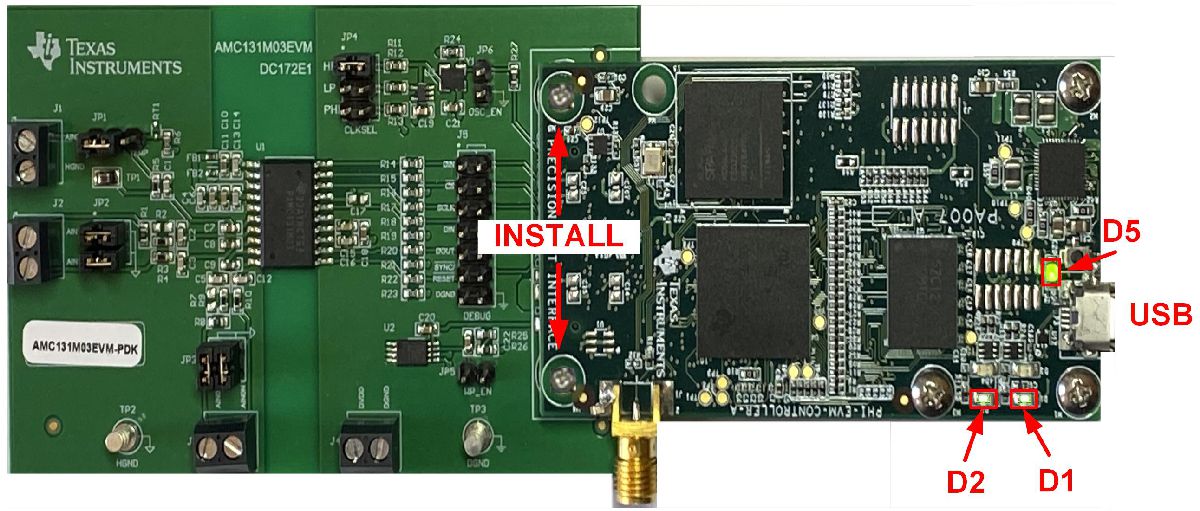

    GUID-20230404-SS0I-HQ20-N660-WDXLQXDQBLZL-low.jpg图 6-1 AMC131M03EVM 硬件设置和 LED 指示灯
  3. 图 6-2 展示了如何启动 AMC131M03EVM GUI 软件。
    GUID-20230404-SS0I-PCCN-WNW7-VTHHBNK8LLL3-low.svg图 6-2 启动 EVM GUI 软件
