6.1 PCB 图

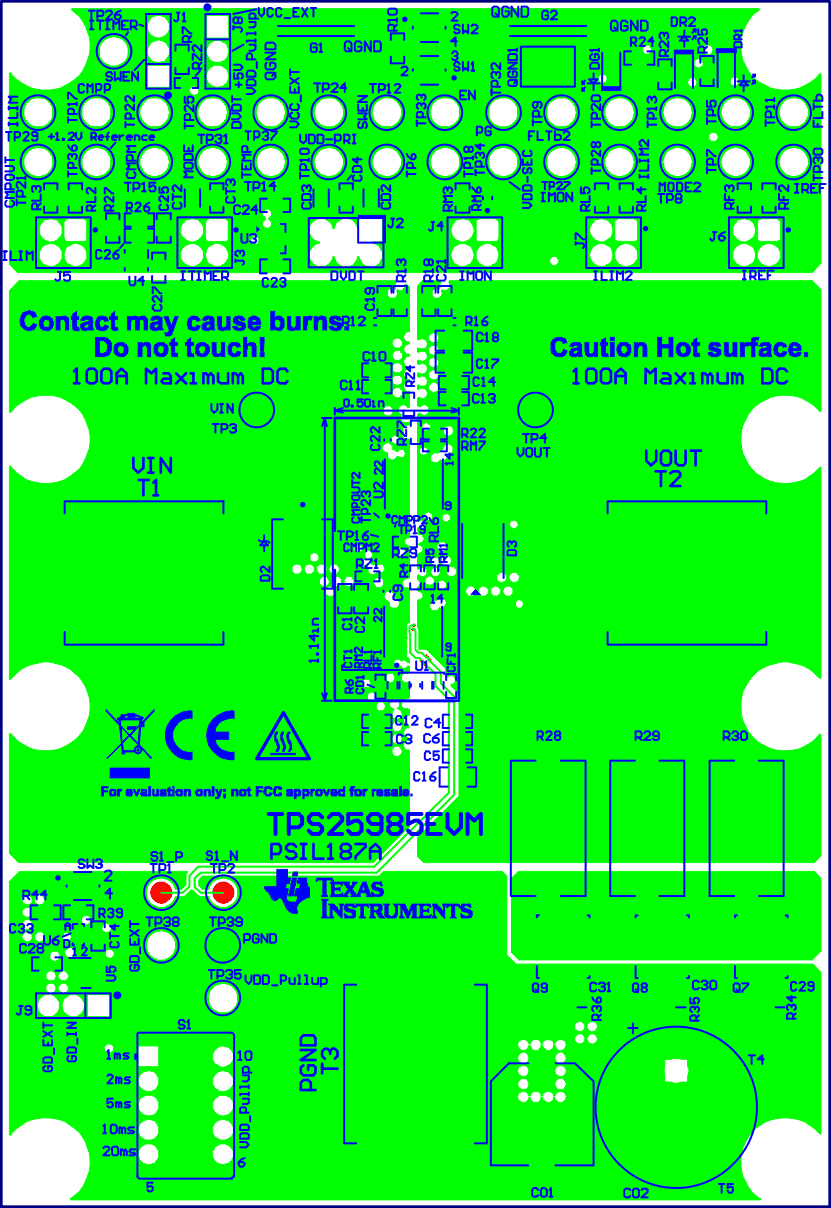

图 6-1 和图 6-2 展示了 EVM 的元件放置方式。在图 6-3 至图 6-10 中可以找到 TPS25985EVM PCB 层的图形表示。

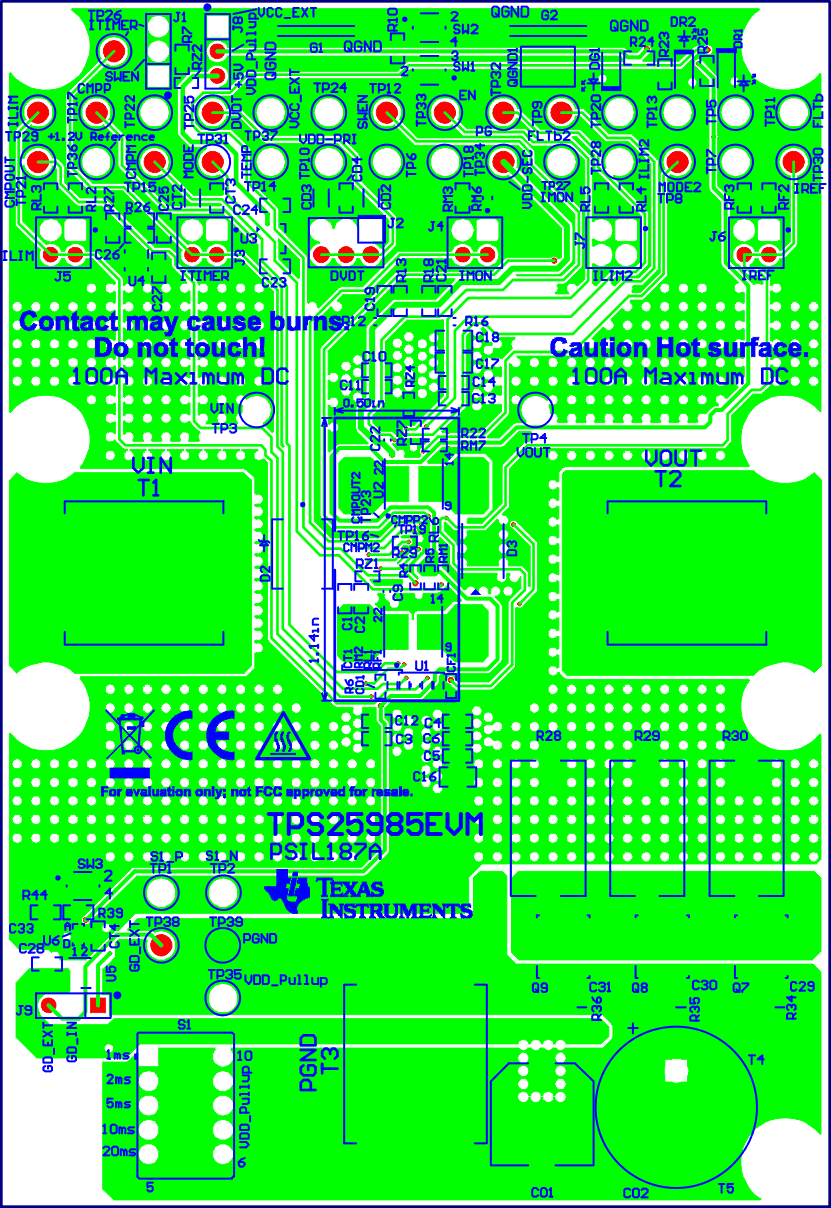

图 6-1 TPS25985EVM 电路板：顶层装配图
图 6-3 TPS25985EVM 电路板：顶层
图 6-5 TPS25985EVM 电路板：第 2 层（电源）
图 6-7 TPS25985EVM 电路板：第 4 层（信号）
图 6-9 TPS25985EVM 电路板：第 6 层（电源）
图 6-2 TPS25985EVM 电路板：底层装配图
图 6-4 TPS25985EVM 电路板：底层
图 6-6 TPS25985EVM 电路板：第 3 层（电源）
图 6-8 TPS25985EVM 电路板：第 5 层（信号）
图 6-10 TPS25985EVM 电路板：第 7 层（电源）注： 模拟信号网（如 IREF、IMON 和 TEMP）应尽可能远离电源网络（如 VIN、VOUT 和 PGND）。
