3.3 射频布局建议

就布局而言，该无线模块的射频部分具有最高优先级。务必正确布置射频部分，以确保该模块具有最佳性能。糟糕的布局可能会导致低输出功率、EVM 劣化、灵敏度下降和遮罩违规。

图 3-5 所示为 CC3235MODSF 模块的射频布局和布线。

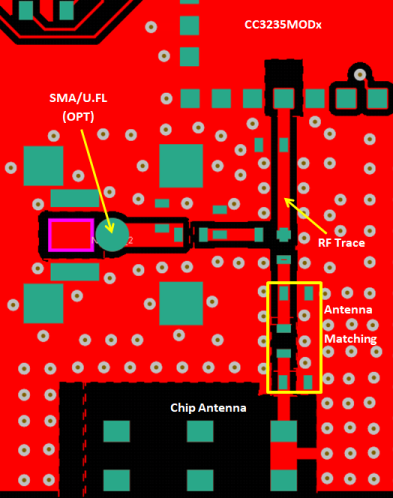

GUID-799BAEFD-0187-4ADA-93A2-81E978860F2F-low.png图 3-5 射频部分布局

对 CC3235MODx 模块使用以下射频布局建议：

  • 射频引线必须具有 50Ω 的阻抗。
  • 射频引线弯曲必须采用渐变曲线，必须避免 90 度弯曲。
  • 射频引线不得有尖角。
  • 天线部分下方不得有引线或接地端。
  • 射频引线必须在接地平面上在射频引线两侧都有过孔拼接。
  • 射频引线必须尽量短考虑到产品外壳材料和距离，天线、射频引线和模块必须位于 PCB 产品的边缘。

为了获得最佳射频性能，请确保在 RF-BG 引脚（引脚 31）下方的顶层上切出的铜如图 3-6 所示。

GUID-BC499895-B36E-43AC-81E4-4C4D7567476F-low.gif图 3-6 射频焊盘上的顶层铜拉回
