传输线注意事项

来自模块的射频信号使用接地共面波导 (CPW-G) 结构路由到天线。CPW-G 结构为射频线路提供更大程度的隔离和更好的屏蔽。除了 L1 层的接地外,沿线路放置 GND 过孔也可提供额外的屏蔽。图 3-7所示为具有临界尺寸的共面波导的横截面。

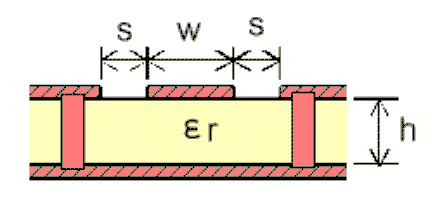

GUID-D026ACAE-C872-4BF7-BC8C-2CC223D4F5DF-low.gif图 3-7 共面波导(横截面)

图 3-8 所示为接地共面波导和过孔拼接的俯视图。

GUID-6F9EEE09-9A88-40C7-B0AF-D735652AEF5B-low.gif图 3-8 接地共面波导和过孔拼接(俯视图)



表 3-2 提供了适用于 2 层板的 PCB 建议值,表 3-3 提供了适用于 4 层板的 PCB 建议值。

表 3-2 针对 2 层板的 PCB 建议值(L1 至 L2 = 42.1mil)
参数单位
W26mil
S5.5mil
H42.1mil
Er(FR-4 基板)4.2F/m



表 3-3 针对 4 层板的 PCB 建议值(L1 至 L2 = 16mil)
参数单位
W21mil
S10mil
H16mil
Er(FR-4 基板)4.5F/m
