4.1.1 使用 USB 电源进行低电流测量 (<1mA)

请参阅以下说明，以测量使用 USB 电缆供电时的超低功耗。

  1. 拆下 J101 隔离块中的 VBAT 跳线，并在该跳线上连接一个电流表。请参阅图 4-2。
  2. 考虑反向通道 UART 和连接到 CC3235MOD 的任何电路可能对电流消耗产生的影响。考虑在隔离跳线块上断开这些器件和电路，或者至少在最终测量中考虑其灌电流和拉电流能力。
  3. 开始目标执行并将器件设置为低功耗模式（LPDS 或休眠）。
  4. 测量电流。请记住，如果电流水平出现波动，则可能难以获得稳定的测量结果。在静止状态下进行测量会更容易一些。如需了解更多电流消耗测量技术，请参阅《CC3135、CC3235x SimpleLink™ Wi-Fi® Internet-on-a chip™ 网络子系统电源管理》中的“功率测量指南”。

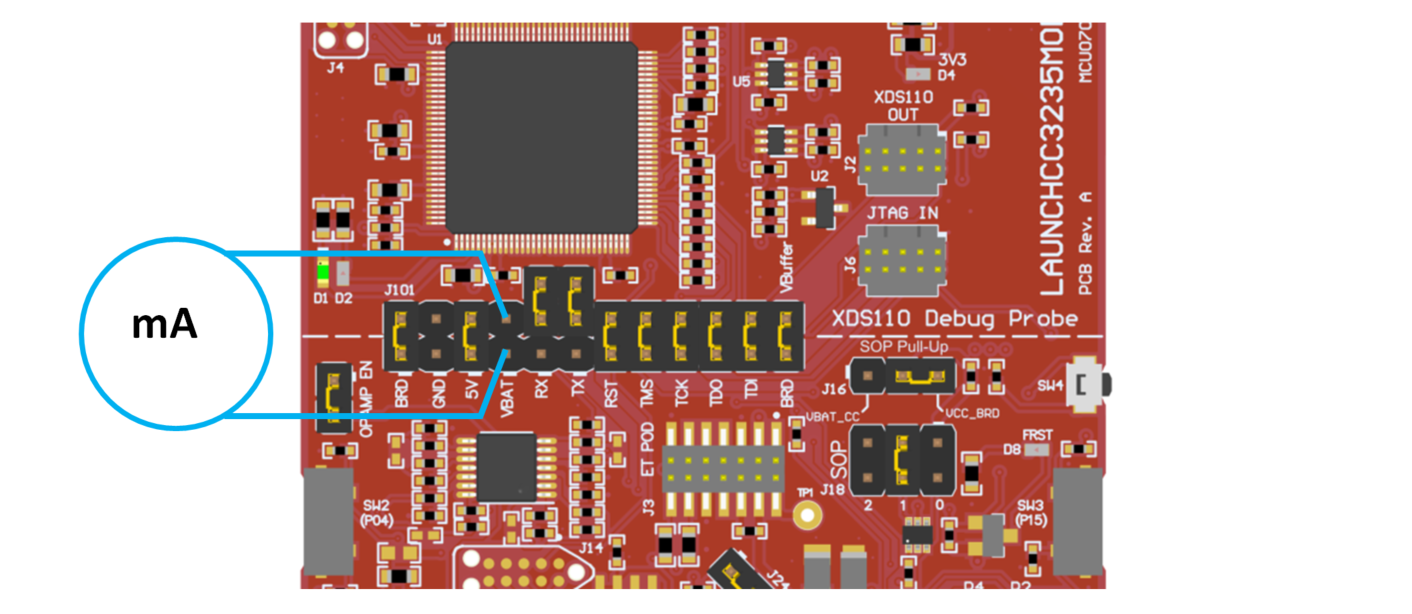

GUID-45865495-2AEB-4688-8B31-2EF230DF6753-low.png图 4-2 低电流测量
