3.1.2.2 保护方案

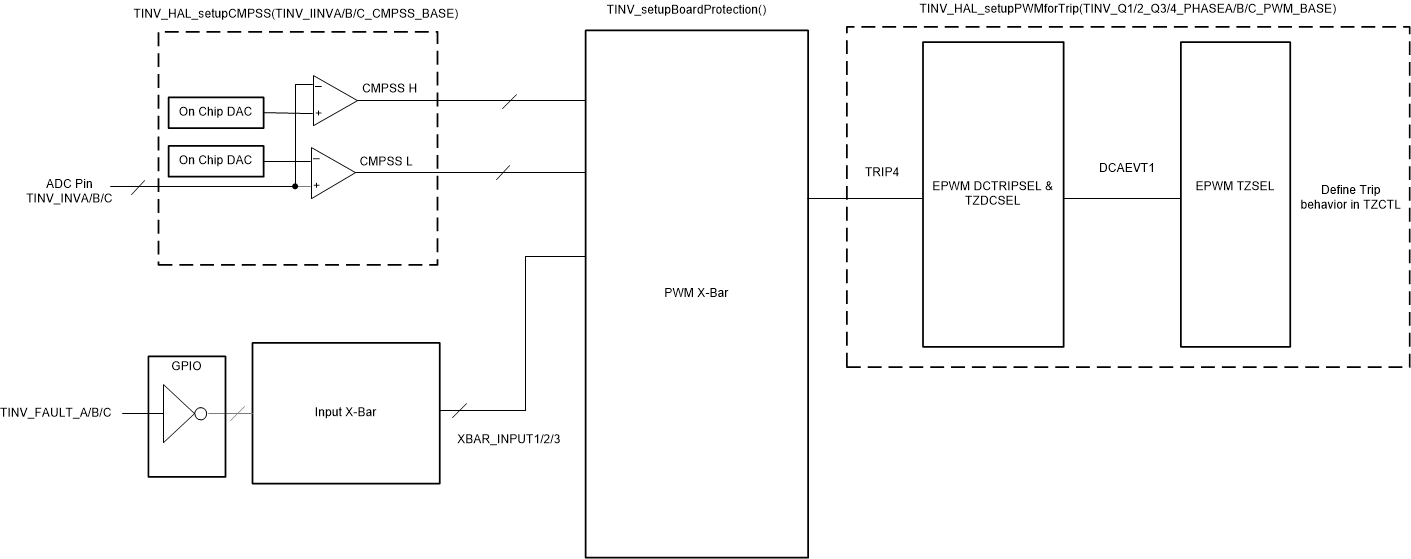

图 3-2 说明了用于在设计中设置跳闸行为的软件函数。

TIDA-01606 跳闸设置软件图图 3-2 跳闸设置软件图

TINV_updateFaultStaus() 函数将在缓慢的后台任务中被定期调用以更新跳闸标志并在需要时重置锁存器。

如果发生跳闸事件，PWM 需要单独清除跳闸标志。这部分通常在 ISR 中通过调用 TINV_clearPWMTrips() 来处理。
