2.3.6.2 PFC 直流母线电压调节环路设计

在查看电压环路模型之前，来自 DQ 域的功率测量值可写为：

方程式 28. TIDA-01606

其中 TIDA-01606

因此：

方程式 29. TIDA-01606
方程式 30. TIDA-01606

假定直流母线调节环路提供电源基准，用该基准除以线路电压 RMS 的平方即可得出电导率。进一步乘以线路电压将得到瞬时电流。

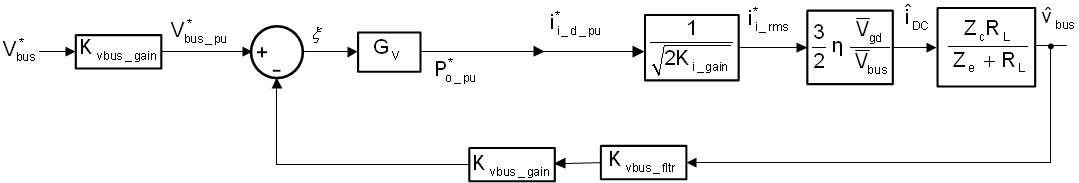

TIDA-01606 电压环路模型图 2-31 电压环路模型

通过围绕运行点对方程式 31 进行线性化来形成直流母线调节环路的小信号模型：

方程式 31. TIDA-01606

由于变换的幅度不变，通过使用 TIDA-01606 和 TIDA-01606 从 RMS 转换为峰值量，可推导出 方程式 32。

方程式 32. TIDA-01606

同样适用于直流母线上的电阻负载：TIDA-01606 。

所以，电压环路受控体可写成方程式 33

方程式 33. TIDA-01606

通过使用先前的模型，为该电压环路设计了以下补偿器（方程式 34）：

方程式 34. TIDA-01606

SFRA 用于测量电压环路带宽，并与该模型进行比较，结果显示了与该模型的良好相关性。图 2-32 展示了建模值与测量值的受控体频率响应比较情况，而 图 2-33 展示了建模值与测量值的开环频率响应比较情况。

TIDA-01606 电压环路受控体频率响应测量值与建模值图 2-32 电压环路受控体频率响应测量值与建模值
TIDA-01606 电压环路开环频率响应建模值与测量值图 2-33 电压环路开环频率响应建模值与测量值
