3.1.2.3 PWM 开关方案

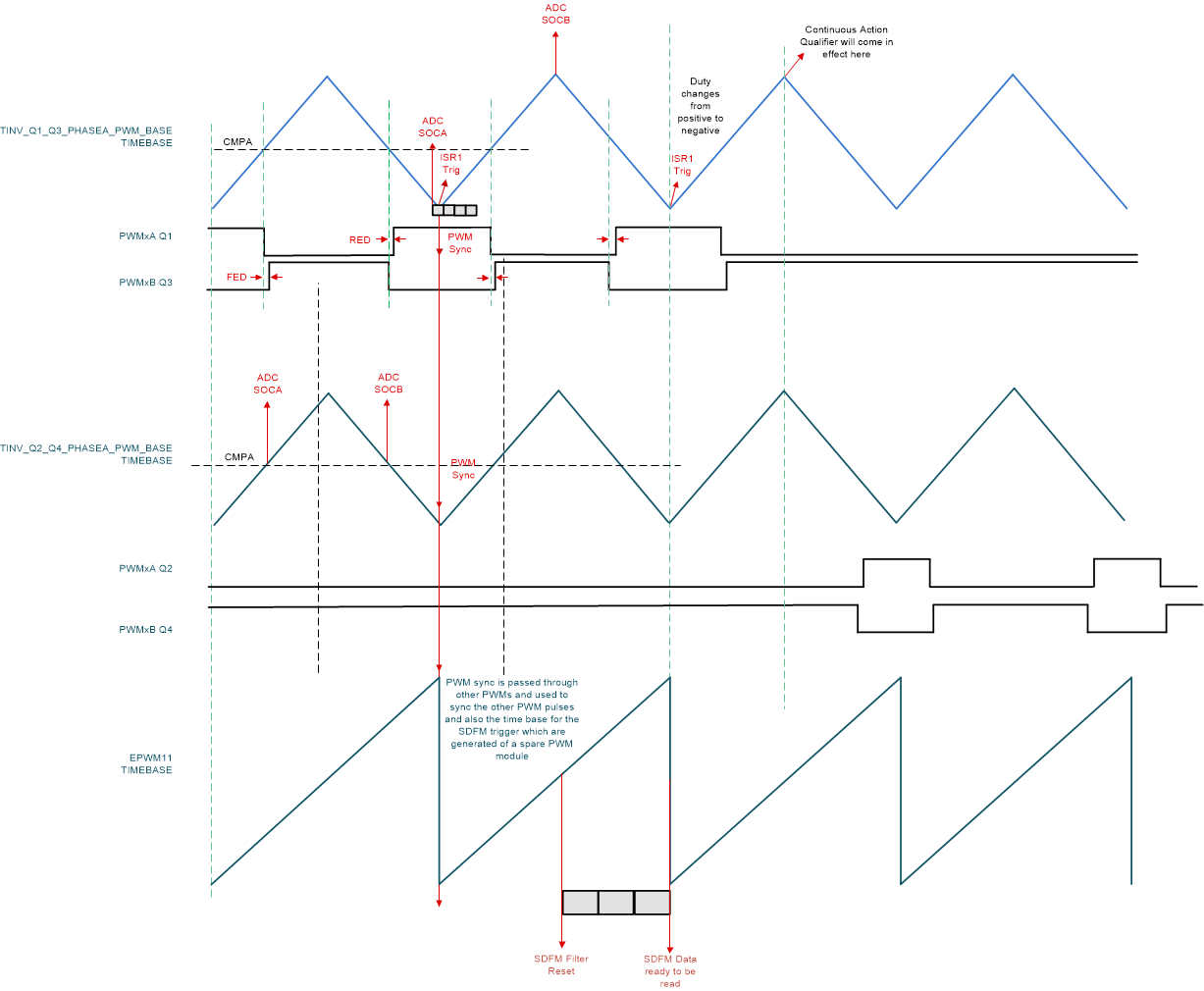

图 3-3 是使用的 PWM 配置，仅显示了 A 相 PWM 模块时基。其他相同。EPWM11 在 F28377 上用于实现 SDFM 同步。

TIDA-01606 PWM 配置图 3-3 PWM 配置
