5.2.1 SPL 响应验证

在本节中，我们测量了粉色噪声 SPL 响应，以展示应用智能放大器算法时的性能改进。如 图 5-17 所示，当打开智能放大器算法时，TAS5825M 可以提供更多低音、更响亮的中频和高频效果，因为偏移和热保护可以在不损坏扬声器的情况下实现令人印象深刻的音频改善。

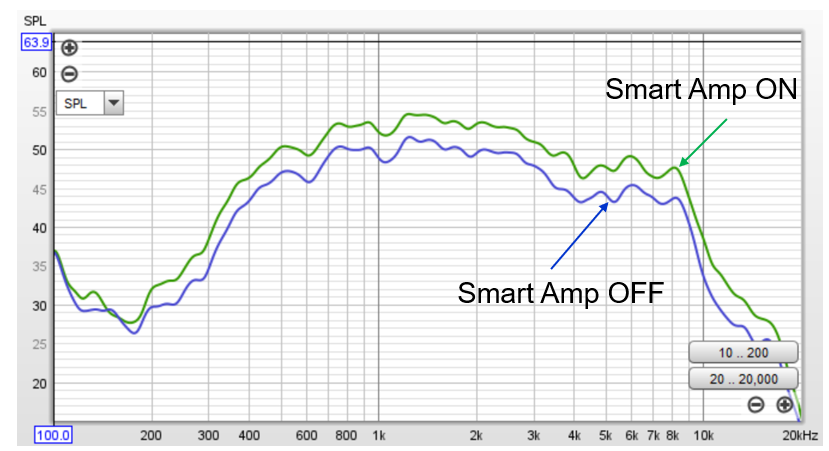

TAS5825M SPL 响应比较（TI 智能放大器调谐与正常调谐对比）图 5-17 SPL 响应比较（TI 智能放大器调谐与正常调谐对比）
