2.2 静电放电

静电放电 (ESD) 事件是一种快速高压事件（尖峰时间在数百纳秒内结束），是在将 IC 元件装配到 PCB 上之前或之后，由人和机器对 IC 元件的处理过程中积累的静电荷突然放电造成的。CSA（以及大多数通用放大器）通过 ESD 单元受到保护，不会受到高压和快速边沿 ESD 事件的影响。ESD 单元很复杂，但基本上由吸收器件和体二极管组成。

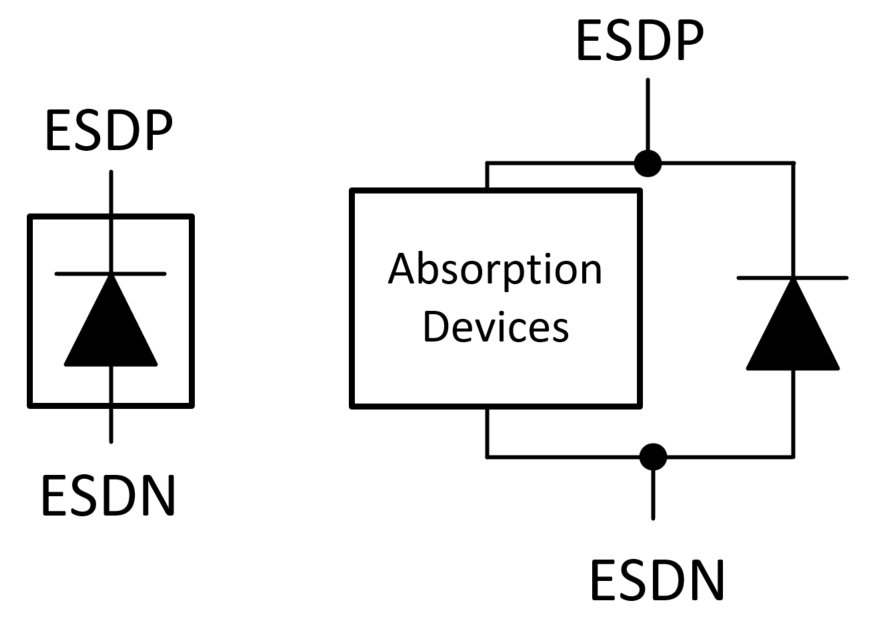

ESD 单元图 2-1 ESD 单元

对于快速过压事件（正压或负压），将触发 ESD 单元，然后吸收器件可以快速开始吸收越来越大的电流。一旦通过吸收器件的电流足够高，电流就会回弹。但是，如果过压事件的持续时间超过 ESD 为 EOS 设计的时间，并且无法限制流入 ESD 单元的电流，则电流会迅速增加并产生过多热量，从而损坏器件。

请注意，当输入电压降至 -0.3V 以下的某个值时，ESD 单元的体二极管可能变为正向偏置。这就是许多标准低压 CSA 的最小绝对共模电压 (VCM) 额定值为 GND-0.3V 的原因。

图 2-2 展示了 CSA 的通用 ESD 拓扑。

ESD 架构单级 CSA图 2-2 ESD 架构单级 CSA
