3.3.1.3 用于降低噪声的适当输入滤波布局技术

  1. 输入布线被认为是一种差分网，并且尽可能靠近。
  2. 输入布线经过输入共模电容器 (CCM) 和差分电容器 (CDIFF) 焊盘。
  3. 输入电阻器 (RFILTER) 保持在 10Ω（电容耦合输入 CSA 为 1kΩ，如 INA186、INA190 或 INAx191）以下。如果需要更大的输入电阻器，请参考此电流检测放大器的输入电阻误差 用户指南，了解如何计算误差的增加。
  4. CCM 和 CDIFF 靠近 CSA 输入引脚放置。
  5. CCM 具有到 CSA 接地引脚的低阻抗直接路径。
  6. CDIFF 超过 C CM 值的 10 倍。这样做的原因是为了消除 CCM 不匹配的情况，以及由此产生的动态偏移的影响，从而在 VCM 突然变化期间保持检测电压稳定。
  7. 如果使用电容耦合 CSA，则通常需要添加一个大于 1nF 的 CDIFF，以使输入前端电容器在具有周期性电流瞬态负载，或者在输入电阻器为高电平，或输入布线较长而产生高输入电感时保持稳定。有关详细信息，请参阅数据表和此电流检测放大器的输入电阻误差 用户指南。

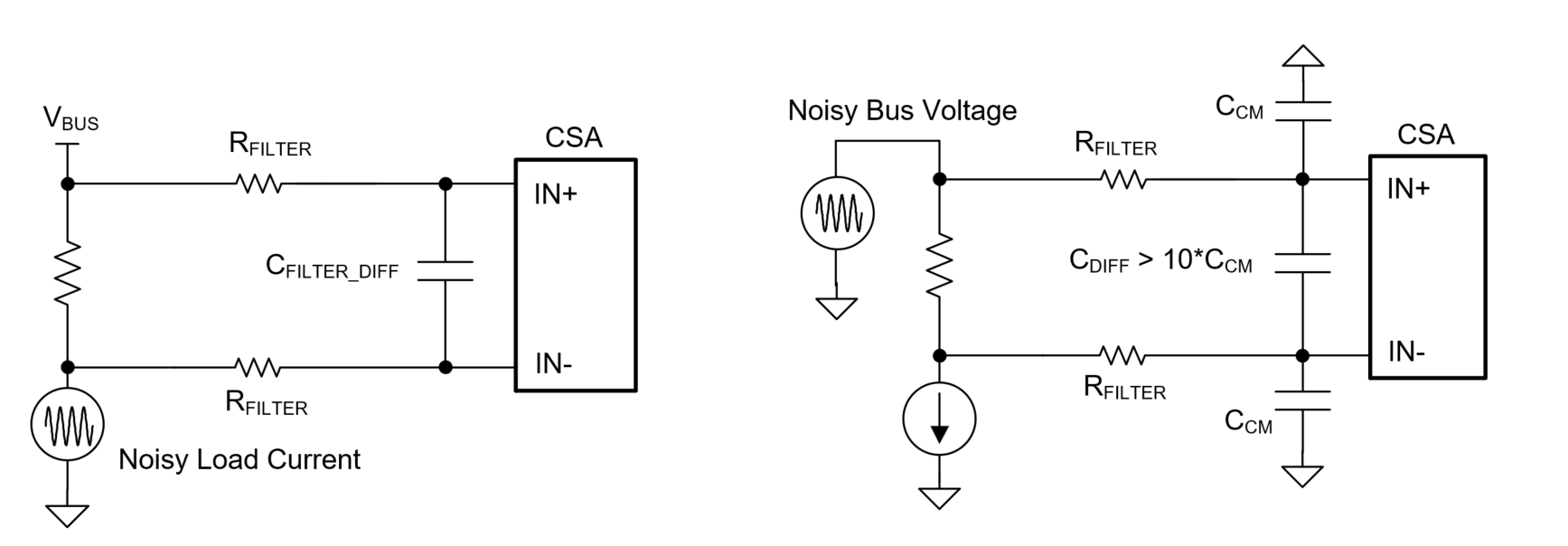

图 3-5 展示了滤除 CSA 输入噪声的一般原理图。

针对 EMI 感应噪声的输入滤波图 3-5 针对 EMI 感应噪声的输入滤波
