7.4.1 Windows PC 设置

  1. 使用 CODESYS 创建帐户
    1. “企业客户”帐户需要获得批准后才能下载和安装任何软件
    2. “个人客户”帐户允许下载和安装所有必需的软件
  2. 下载 CODESYS Development System V3
    注： 推荐：下载 .zip 版本，因为 .exe 版本可能会导致 Windows PC 在尝试运行时崩溃
  3. 以管理员身份运行 CODESYS Development System V3 安装程序
    1. 管理员权限允许安装程序安装用户尚未在其系统上安装的依赖项
    2. 请记住，病毒防护软件可能会干扰 CODESYS 的安装。如果 CODESYS 安装失败，请尝试禁用任何病毒防护软件
    3. 这些依赖项可能包括在图 7-1 中

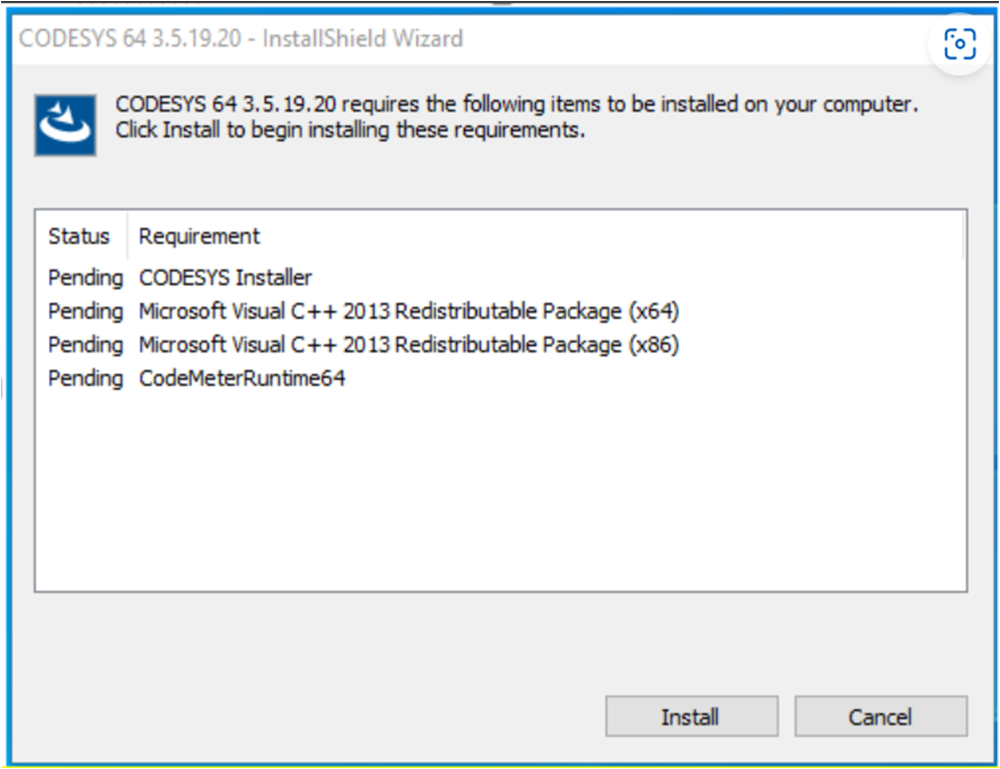

      AM6442, AM625, AM69 CODESYS Development System 安装依赖项图 7-1 CODESYS Development System 安装依赖项
    4. 在未获得完全管理员权限的情况下尝试以管理员身份运行会导致 Windows PC 冻结并崩溃
  4. 下载 CODESYS Control for Linux ARM SL
  5. 执行以下步骤，将 CODESYS Control for Linux ARM SL 安装到之前安装的 CODESYS Development System 中：
    1. 双击下载的 CODESYS Control for Linux ARM64 SL <version>.package，然后选择 CODESYS 64 <version>。
    2. 点击 Continue 以安装软件包
      AM6442, AM625, AM69 CODESYS 安装版本图 7-2 CODESYS 安装版本
  6. 执行以下步骤，将所需的文件从 CODESYS Control for Linux ARM SL 软件包复制到要设置为 EtherCAT 控制器的设备上：
    1. 使用 7-Zip 等实用程序解压缩 CODESYS Control for Linux ARM64 SL <version>.package 的内容
    2. 导航至 CODESYS <version> 程序文件中的 CODESYS Control for Linux ARM64 SL 目录
    3. 将下面两个文件放置在 EtherCAT 控制器根目录中的任意位置：

      1. codemeter-lite_<version>_arm64.deb：位于 'CODESYS Control for Linux ARM64 SL [<version>]'/Dependency 目录中

      2. codesyscontrol_linuxarm64_<version>_arm64.ipk：位于 'CODESYS Control for Linux ARM64 SL [<version>]'/Delivery/[linuxarm64] 目录中

    4. 可以使用文件传输协议（scp、sftp 等）将以前的文件复制到 EtherCAT 控制器，或者可以直接将这些文件放在包含用于运行 EtherCAT 控制的操作系统的 SD 卡上
